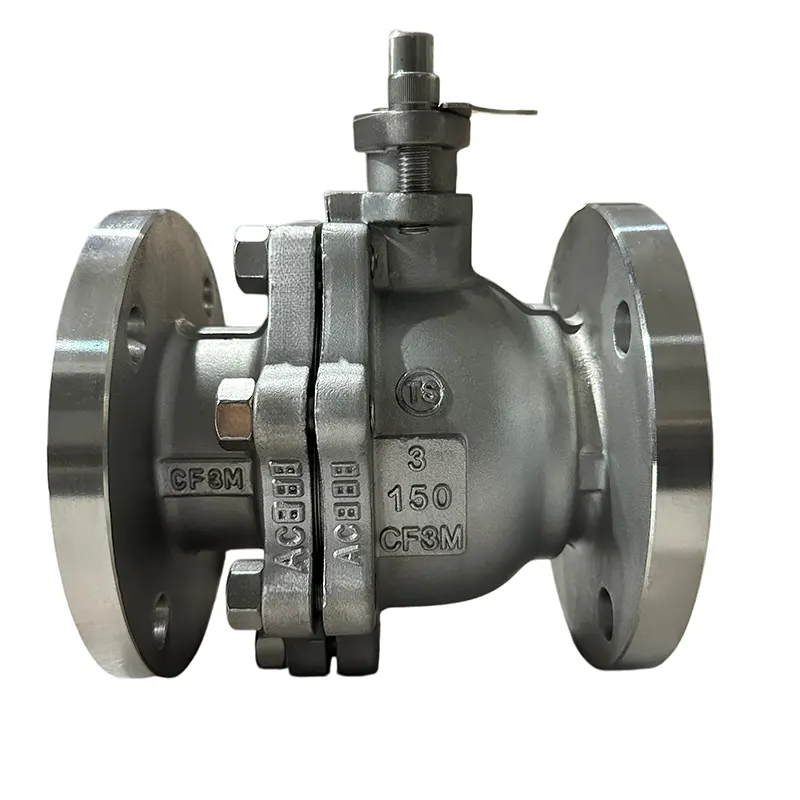

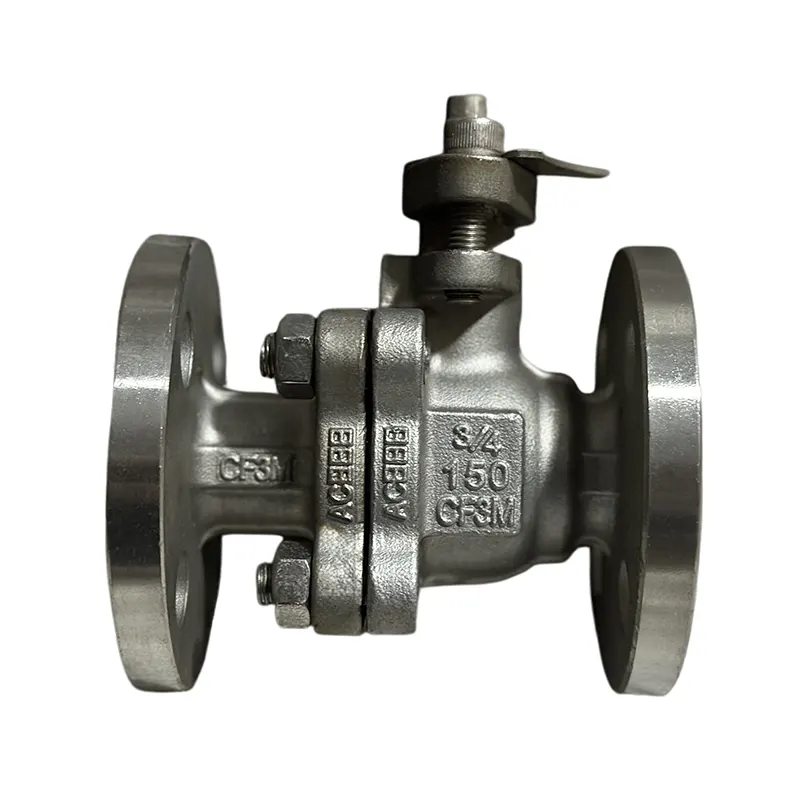

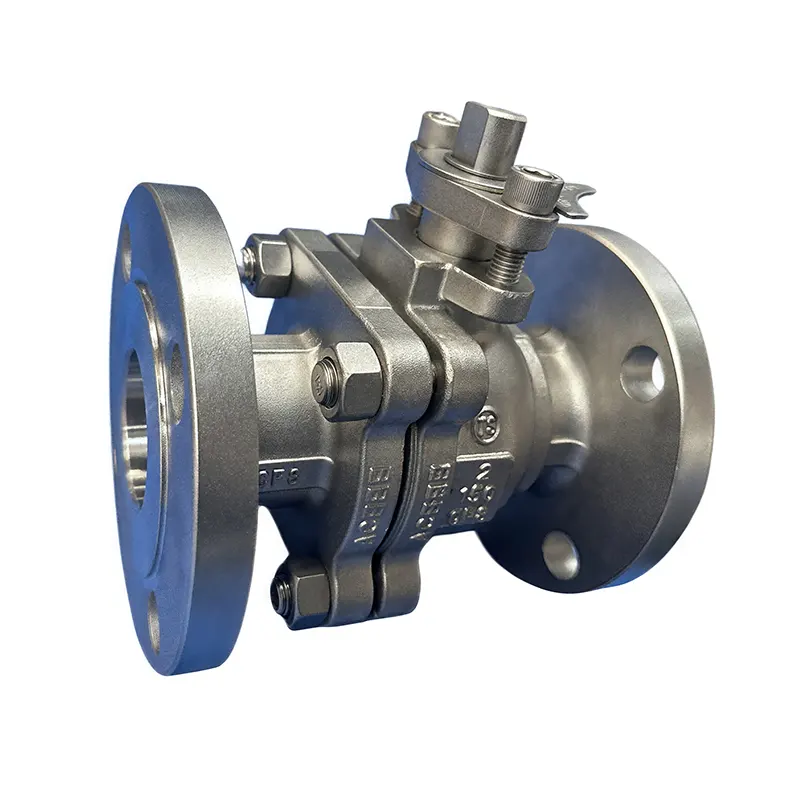

Жоғары температура шарлы клапан

Стандартты шар клапандары қандай температура шегіне ие?

Жоғары температураны жаңартусыз қарапайым көміртекті болаттан жасалған шарикті клапандар әдетте -20 ℃ мен 180 ℃ аралығында қауіпсіз жұмыс істейді. Жұмыс температурасы 200℃-ден жоғарылағанда, қарапайым PTFE жұмсақ тығыздағыштары жұмсарады, деформацияланады және оңай ағып кетеді, ал қарапайым құйма болат корпустары ұзақ уақытқа созылған үздіксіз ыстықта бірте-бірте майысып кетуі мүмкін. Біздің кәдімгі ГБ қалқымалы шар клапандары осы әдеттегі температура диапазонына сәйкес келеді және тек бөлме температурасындағы суға, қалыпты температурадағы газға және ұзақ мерзімді жоғары температуралы буға немесе ыстық майға шыдамайтын қарапайым төмен қызатын өнеркәсіптік сұйықтықтарға жарамды. Керісінше, біздің арнайы жоғары температуралы шар клапандары бұл шектеуді толығымен бұзады.

Шар клапанын «жоғары температура» не етеді?

Шар клапаны стандартты үлгілерден ерекшеленетін үш негізгі жаңартудан жоғары температура түріне жатады. Біріншіден, кәдімгі PTFE толтырғышының орнына теңшелген ыстыққа төзімді тығыздағыш бөлшектер; біз қатты ыстықта жұмсармайтын графитті, металдан металға қатты тығыздағышты немесе арнайы қорытпалы тығыздағыш сақиналарды қабылдаймыз. Екіншіден, металл термиялық кеңеюін өтеу және жоғары қызу кезінде кептеліп қалған шарикті немесе тығыздағыштың жаншылуын болдырмау үшін клапан қуысының ішінде арнайы кеңейту саңылаулары сақталған оңтайландырылған дене құрылымдық дизайны. Үшіншіден, корпус пен ішкі әрлеуге арналған ыстыққа төзімді шикізат таңдалады. Осы үш мақсатты жақсартудың арқасында клапан тұрақты жоғары қызу кезінде де тығыз және икемді болып қалады, бұл оны қарапайым шар клапандарынан ажырататын негізгі айырмашылық болып табылады.

Негізгі атрибуттар

Клапан корпусы үшін қандай материалдар жақсы?

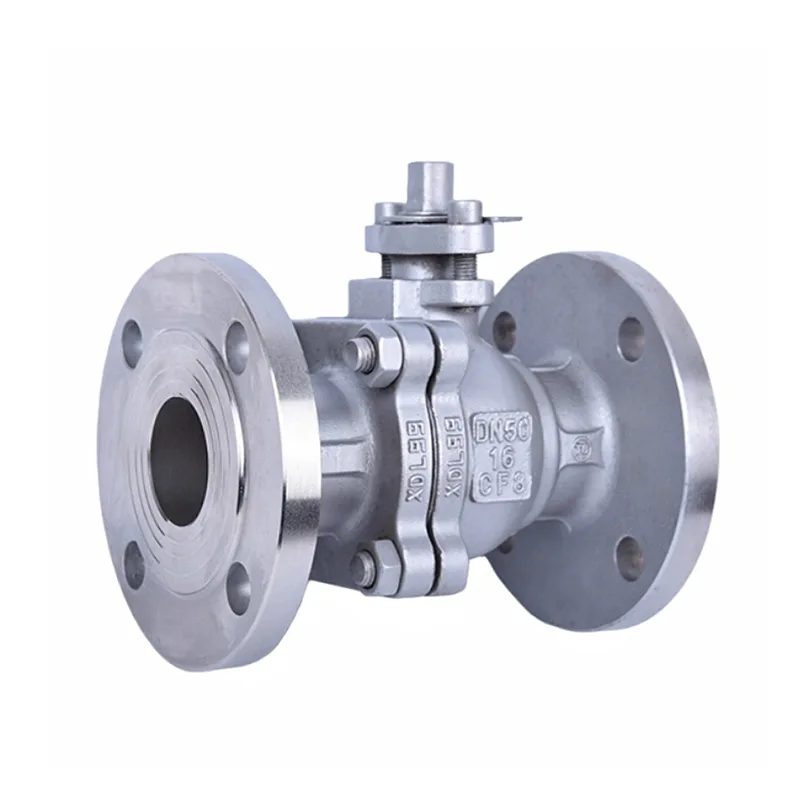

Материалды таңдау нақты жұмыс температурасына тікелей байланысты. 450℃-ден төмен жұмыс температурасы үшін WC6 / WC9 сияқты легирленген болат - бұл мұнай-химия және жылу энергетикасы салаларында бу және ыстық мұнай құбырларында кеңінен қолданылатын ең үнемді негізгі таңдау. Егер жұмыс жағдайлары 550℃ дейін болса немесе аздап коррозияға ұшырайтын жоғары температура ортасы болса, F304 және F316 тот баспайтын болат жылу мен коррозияға төзімділік үшін таңдаулы нұсқаға айналады. Төтенше қатал жұмыс жағдайында 600 ℃-ден жоғары өте жоғары температура үшін біз тапсырыс бойынша арнайы жоғары температуралы хром-мол легирленген болатты қолданамыз. Кәдімгі шарикті клапандарда қолданылатын қарапайым WCB көміртекті болат ешқашан жоғары температурадағы жұмыс сценарийлері үшін ұсынылмайды.

Қандай кең таралған салалар жоғары температуралы шар клапандарын қажет етеді?

Бұл клапандар жылу электр станцияларында, мұнай-химиялық өңдеуде, қалдық жылуды қалпына келтіру жүйелерінде, қазандық бу құбырларында және асфальт жеткізу желілерінде кеңінен қолданылады. Мұндай жұмыс жағдайлары тұрақты көміртекті болаттан жасалған шарикті клапандар ұзақ мерзімді тұрақты жұмысты қамтамасыз ете алмайтын үздіксіз жоғары температуралы бу, ыстық термиялық май және жоғары қызу химиялық сұйықтықты тасымалдайды.

Жоғары температурадағы шар клапандарыңыз қандай қысым деңгейін қамтиды?

Біздің өнім ассортименті әртүрлі жоғары қысымды жоғары қызу жұмыс жағдайларына сәйкес келетін PN16-дан PN100-ге дейін қамтиды. Жоғары температура ортасы әдетте қысымның үлкен ауытқуын тудырады, сондықтан біз жалпы қысымды мойынтіректердің жұмысын жақсарту үшін қалыпты температурадағы ГБ шарикті клапандармен салыстырғанда клапан корпусының қабырғасын қалыңдатып, ішкі құрамдас құрылымын күшейтеміз.
