Кері клапанның жұмыс принципі.

Тексеру клапандары қосалқы жүйедегі қысым жүйе қысымынан жоғары көтерілуі мүмкін құбырларда да қолданылуы мүмкін.Тексеру клапандарынегізінен бұрылмалы тексеру клапандары (ауырлық центрінің айналасында айналатын) және көтергіш бақылау клапандары (ось бойымен қозғалатын) болып жіктелуі мүмкін.

Бұл түрдегі тексеру клапанының функциясы ортаның тек бір бағытта ағуына мүмкіндік беру және кері ағынды болдырмау болып табылады. Әдетте бұл клапан автоматты түрде жұмыс істейді. Бір бағытта ағып жатқан сұйықтықтың қысымымен клапан дискі ашылады; сұйықтық қарама-қарсы бағытта ағып жатқанда, сұйықтық қысымы және клапан дискінің өзіндік салмағы клапанның отырғышына әсер етеді, осылайша ағынды тоқтатады.

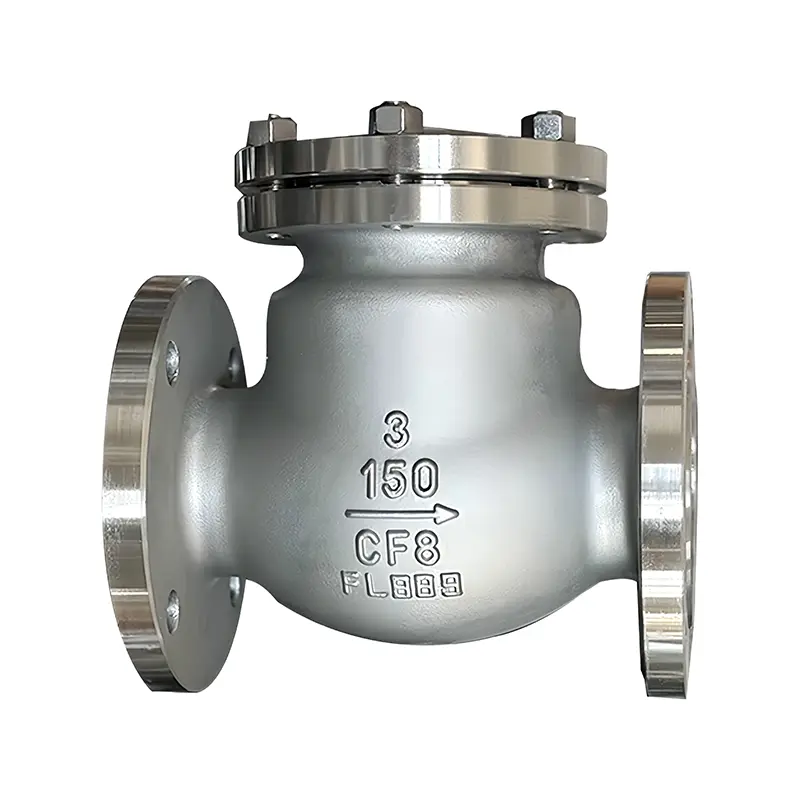

Тексеру клапаны осындай клапан түрлерінің бірі болып табылады. Оған айналмалы тексеру клапандары мен көтергіш бақылау клапандары кіреді. Айналмалы тексеру клапанында топса механизмі және есік сияқты көлбеу клапанның отыратын бетіне еркін тірелетін клапан дискі бар. Клапан дискісі әрқашан клапан орындығындағы тиісті орынға әрқашан жетуін қамтамасыз ету үшін клапан дискісі ілмекті механизммен жасалған, осылайша клапан дискі тербелу үшін жеткілікті орынға ие және клапан орнымен шын және толық байланыса алады. Клапан дискі өнімділік талаптарына байланысты толығымен металдан жасалуы мүмкін немесе былғарыдан, резеңкеден немесе үстіне ламинатталған синтетикалық қаптамадан тұруы мүмкін.

Айналмалы тексеру клапаны толығымен ашылған кезде, сұйықтықтың қысымы дерлік кедергісіз болады, сондықтан клапандағы қысымның төмендеуі салыстырмалы түрде аз болады. Лифті тексеру клапанының дискісі клапан корпусының жоғарғы клапан орнының тығыздағыш бетінде орналасқан. Бұл клапан дискінің еркін көтерілуіне және түсуіне мүмкіндік беруден басқа, тоқтату клапанымен бірдей құрылымға ие. Сұйықтық қысымы дискінің клапан орнының тығыздағыш бетінен көтерілуіне әкеледі, ал ортаның қайтарылуы дисктің клапан орындығына қайта құлап, ағынды тоқтатуына әкеледі.

Жұмыс жағдайларына байланысты клапан дискі толығымен металл құрылымды немесе клапан дискінің жақтауына ендірілген резеңке төсем немесе резеңке сақина түрінде болуы мүмкін. Тоқтатқыш клапан сияқты, көтергішті тексеру клапанының ағынды өтуі де тар, сондықтан көтергіштің бақылау клапанындағы қысымның төмендеуі бұрылмалы бақылау клапанына қарағанда үлкенірек, ал бұрылмалы бақылау клапанының ағынының шектеуі өте аз.
