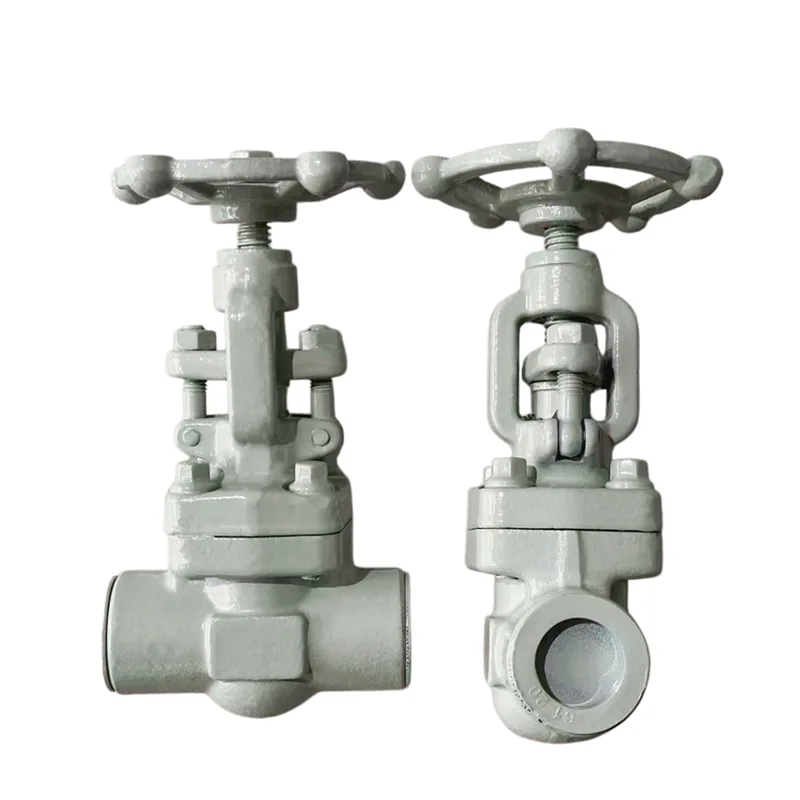

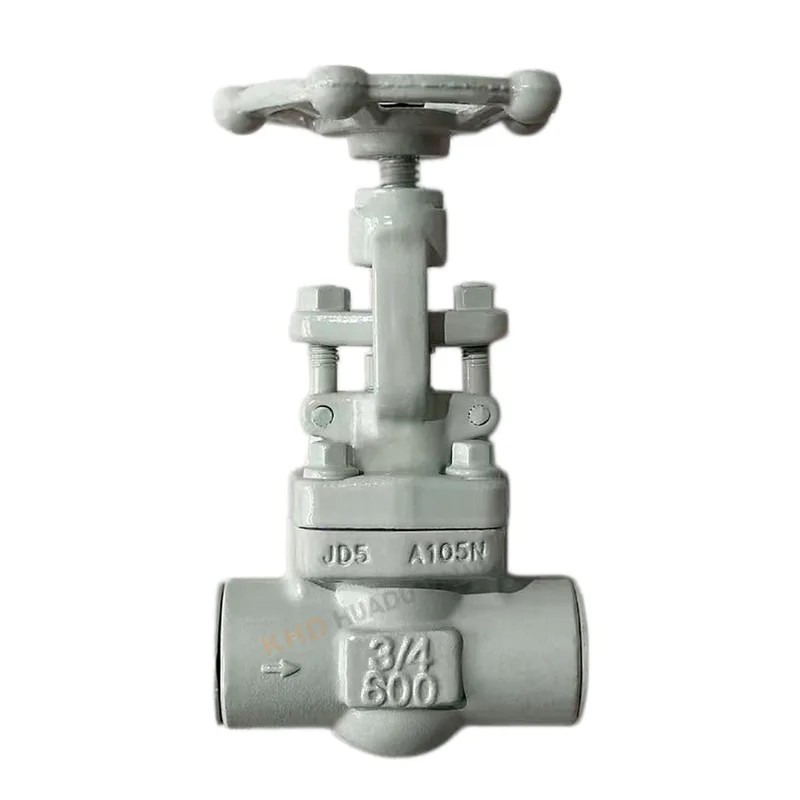

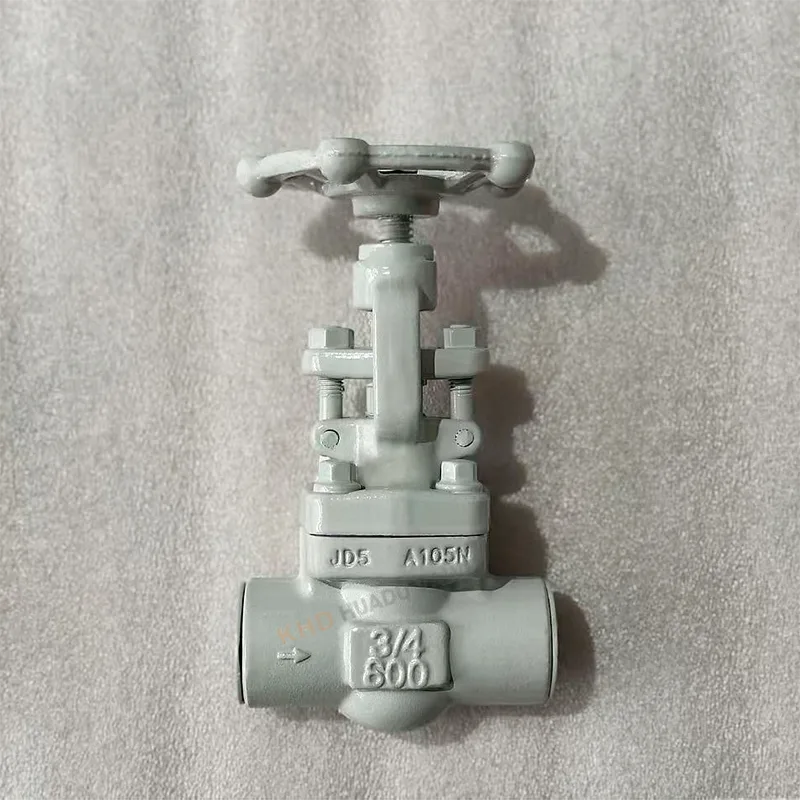

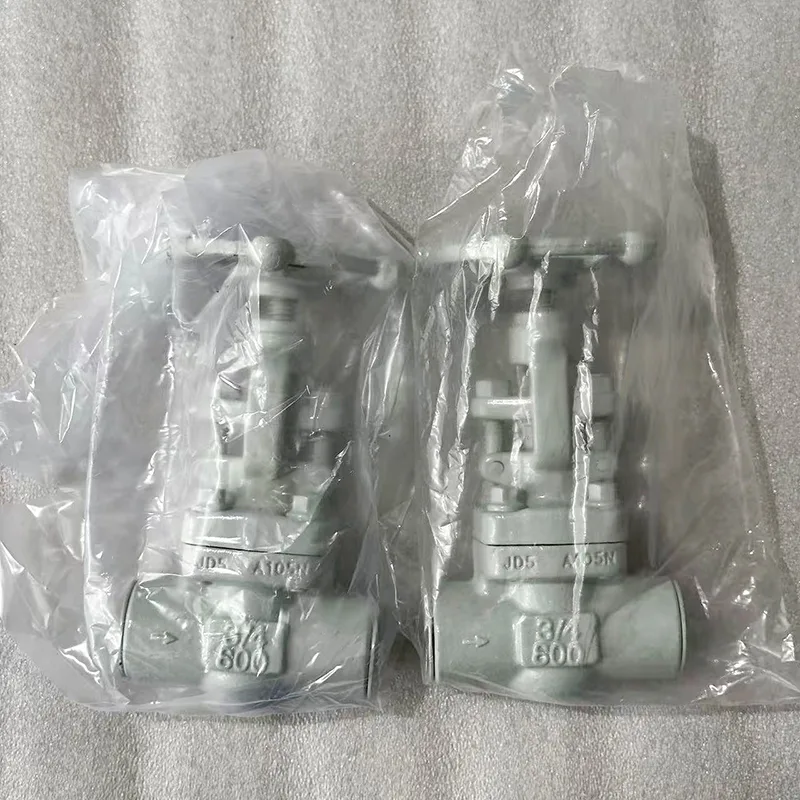

Розеткамен дәнекерленген соғылған қақпа клапаны

Розеткамен дәнекерленген соғылған қақпа клапаны құбырды жабуға және ағынды реттеуге арналған жоғары қысымды өнеркәсіптік клапан болып табылады. Huadu Valve Group компаниясы шығарған, ол A105N соғылған көміртекті болатты пайдаланады және 600-сыныптағы жұмыс жағдайларына сәйкес келеді. Ол мұнай, химия, қуат және жоғары қысымды бу жүйелерінде кеңінен қолданылады, мұнда қауіпсіздік пен тығыздау көрсеткіштері маңызды. Розеткамен дәнекерленген жалған қақпа клапаны күрделі өнеркәсіптік орталарда тұрақты жұмыс пен ұзақ қызмет ету мерзімін қамтамасыз етеді.

Шикізат және құрылымдық артықшылықтар

Жоғары сапалы соғылған болат корпус

Розеткамен дәнекерленген соғылған қақпа клапаны A105N соғылған көміртекті болаттан жасалған, мыналарды қамтамасыз етеді:

Жоғары беріктік пен тығыздық

Соққыға тамаша төзімділік

Кеуектер немесе құм тесіктері сияқты құю ақаулары жоқ

Қатаң материалды тексеру

Шикізаттың әрбір партиясы мыналарды қамтамасыз ету үшін спектрлік талдау арқылы сыналады:

Дәл химиялық құрамы

Қайта өңделген немесе сапасыз материалдар жоқ

Тұрақты механикалық өнімділік

Розетка-дәнекерлеу қосылымының артықшылықтары

Розеткамен дәнекерленген жалған ысырма клапанының қосылу түрі мыналарды қамтамасыз етеді:

Мықты тығыздау өнімділігі

Фланецтерге қарағанда жоғары қысымға жақсы төзімділік

Критикалық жүйеде ағып кету қаупі төмендеді

Техникалық сипаттамалар

Стандартты параметрлер

Өлшемі: DN15–DN50 (қалыпты қор)

Қысым көрсеткіші: 300 сынып / 600 сынып

Материал: A105N соғылған көміртекті болат

Түрі: розеткамен дәнекерленген соғылған қақпа клапаны

Температура диапазоны: -29°C пен 570°C

Өндірістік процесс

Розеткамен дәнекерленген соғылған қақпа клапаны мыналар арқылы шығарылады:

Интегралды қалыпта соғу

Термиялық өңдеу (қалыптылау процесі)

CNC дәл өңдеу

Өнімділік мүмкіндіктері

Микрон деңгейіндегі тығыздау бетінің дәлдігі

Нөлдік ағусыз тығыздау өнімділігі

Кептеліссіз тегіс жұмыс

Жоғары температуралы бу жүйелеріне қолайлы

Қолдану аймақтары

Мұнай және газ өнеркәсібі

Розеткамен дәнекерленген соғылған қақпа клапаны келесі жағдайларда кеңінен қолданылады:

Мұнай өңдеу зауытының құбырлары

Майды тасымалдау жүйелері

Табиғи газ қондырғылары

Химия өнеркәсібі

Жоғары қысымды химиялық құбырлар

Коррозиялық сұйықтықты басқару жүйелері

Реактордың кіріс/шығыс жүйелері

Электр энергетикасы

Бу құбырлары

Жылу энергетикалық жүйелері

Конденсат құбырлары

Жалпы өнеркәсіптік пайдалану

Жоғары қысымды шағын диаметрлі құбырлар

Жабдықты оқшаулау жүйелері

Қауіпсіздікті өшіру қолданбалары

Негізгі атрибуттар

Жиі қойылатын сұрақтар

Розетка-дәнекерлеу қосылымы дегеніміз не?

Розеткамен дәнекерлеу қосылымы құбырды біріктіру әдісі болып табылады, онда құбыр тереңдетілген розеткаға салынып, содан кейін сыртқы жағынан дәнекерленген. Ол әдетте жоғары қысымды, кіші диаметрлі жүйелерде қолданылады.

Розеткамен дәнекерленген жалған ысырма клапаны жағдайында құбыр клапанның шеткі розеткасына салынып, берік, ағып кетпейтін қосылыс жасау үшін дәнекерленген.

Розетка-дәнекерлеу қосылымының негізгі ерекшеліктері

Жоғары беріктік пен қысымға төзімділік

Өте жақсы тығыздау өнімділігі

DN15–DN50 шағын құбырлар үшін қолайлы

Бұрандалы қосылыстармен салыстырғанда ағып кету қаупі төмендеді

Мұнай, газ және бу жүйелерінде жиі кездеседі

Дәнекерлеу алдында дәнекерлеу клапандарын бөлшектеу керек пе?

Иә, мүлдем. Розеткамен дәнекерленген жалған ысырма клапанын орнатпас бұрын, дәнекерлеу кезінде клапанды ішінара құрастыруға БОЛМАЙДЫ.

Дұрыс орнату тәжірибесі:

Мүмкін болса, ішкі құрамдастарды алып тастаңыз (немесе клапан толығымен ашық екеніне көз жеткізіңіз)

Құбырды розеткаға толығымен салыңыз

Кішкентай кеңею аралығын сақтаңыз (~1,5–2 мм)

Дәнекерлеуді тек сыртқы қосылымда орындаңыз

Клапанды пайдаланбас бұрын салқындатуға рұқсат етіңіз

Маңызды ескертулер:

Клапан корпусының қызып кетуіне жол бермеңіз

Дәнекерлеу шлактарының клапан қуысына түсуіне жол бермеңіз

Дәнекерлеу алдында дұрыс туралауды қамтамасыз етіңіз

Дұрыс емес дәнекерлеу герметикалық беттерді зақымдауы және клапанның қызмет ету мерзімін қысқартуы мүмкін.

OS&Y мен болтты капоттың айырмашылығы неде?

Бұл қақпа клапандарында қолданылатын екі түрлі құрылымдық дизайн.

OS&Y (сыртқы бұранда және қамыт)

Бағаналы жіп клапан корпусының сыртында

Көрінетін дің қозғалысы ашық/жабық күйін көрсетеді

Техникалық қызмет көрсету және жұмысты бақылау оңайырақ

Өртке қарсы және өнеркәсіптік жүйелерде кең таралған

Болтталған қалпақ

Капот клапан корпусына болттардың көмегімен қосылады

Ішкі дің дизайны (сырттан көрінбейді)

Шағын құрылым

Жалпы өнеркәсіптік қолданбаларда кеңінен қолданылады

Қарапайым салыстыру:

OS&Y = сыртқы көріну + оңай жұмысты бақылау

Болтты капот = ықшам + үнемді құрылым

Жоба талаптарына байланысты екі түрі де розеткамен дәнекерленген жалған қақпа клапанында қолданылуы мүмкін.
