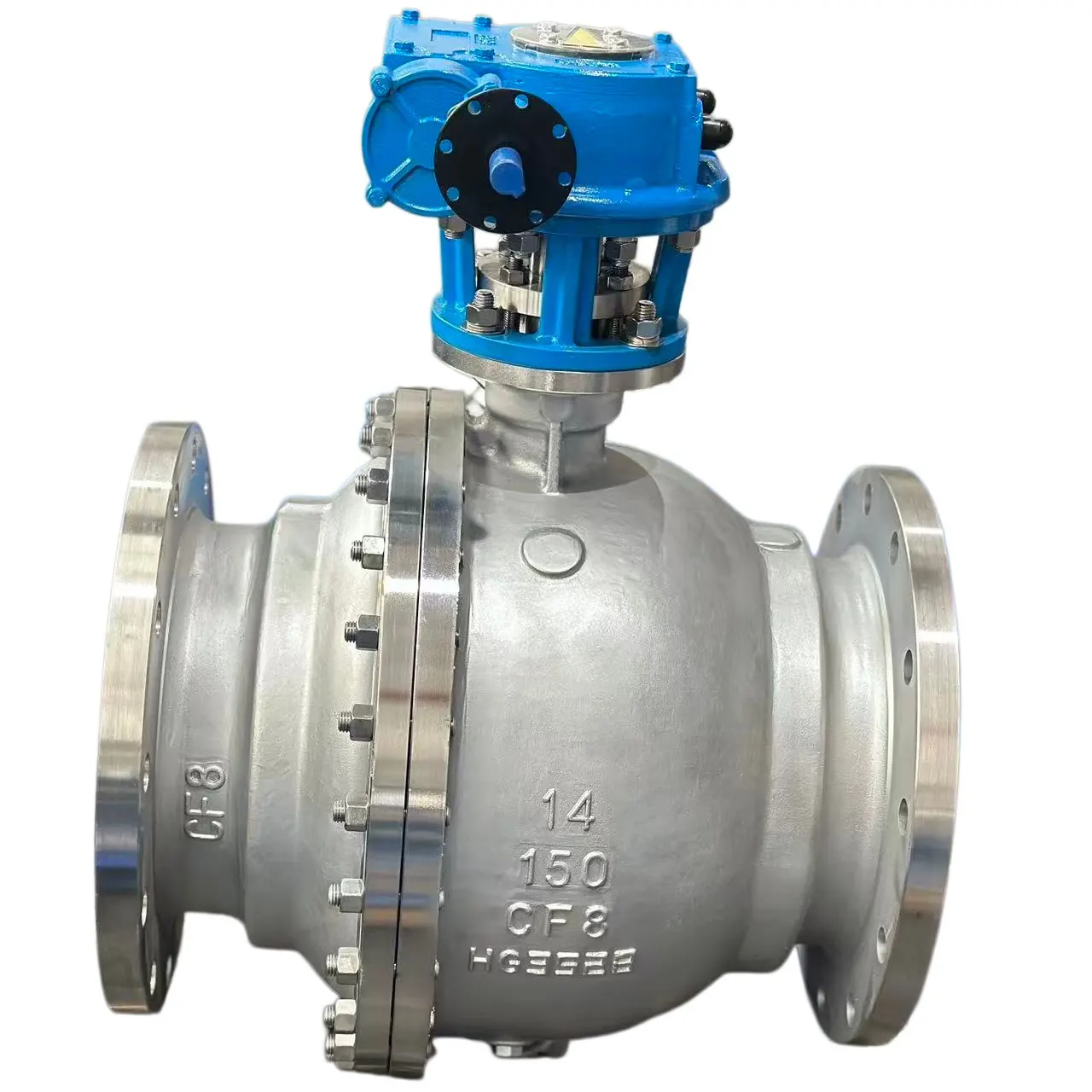

Тот баспайтын болаттан жасалған бекітілген шарикті клапан соғылған фланецті шарикті клапан

Өнім ерекшеліктері

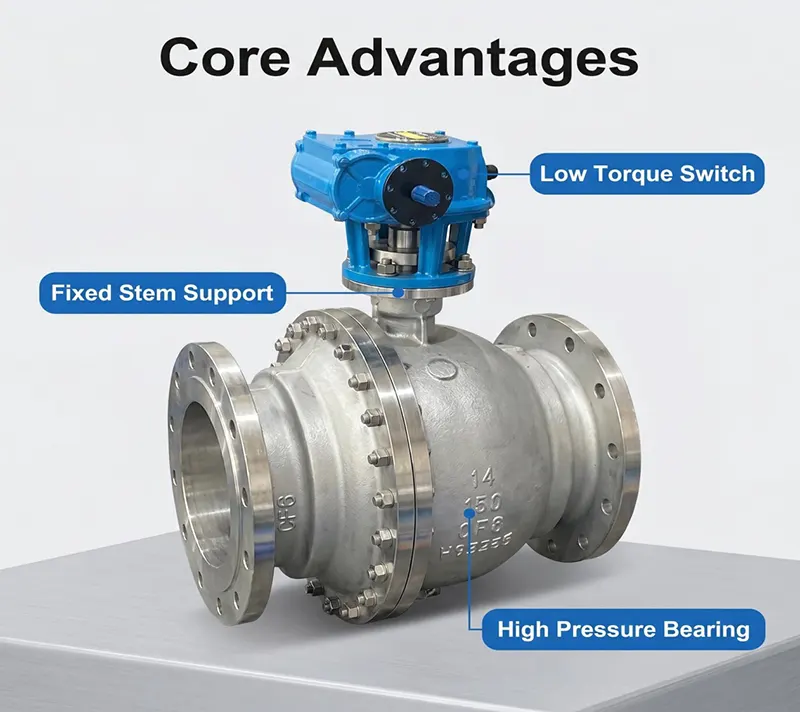

- Үлкен саңылаулар мен жоғары қысымды жұмыс жағдайларына жарамды трюнионға бекітілген бекітілген шар құрылымы.

- Тығыз материалы, жоғары механикалық беріктігі және коррозияға қарсы жақсы өнімділігі бар соғылған клапан корпусы.

- Толық порт дизайны, шағын ағынға төзімділік, үлкен ағын сыйымдылығы, құбырларды тазарту үшін ыңғайлы.

- Серіппелі қалқымалы орындық екі жақты тығыз өшіруді, ағып кетудің төмен жылдамдығын жүзеге асырады.

- API 607 ​​стандартына сәйкес антистатикалық және өртке қарсы құрылымда салынған үрлеуге қарсы тірек дизайны.

- Жұмыс қауіпсіздігін жақсарту үшін қуыстағы шамадан тыс қысымға арналған өздігінен жеңілдетілген орындық.

- Төмен жұмыс моменті, ұзақ мерзімді тұрақты қызмет көрсету үшін жиі ашу-жабу циклдарын қолдайды.

Негізгі атрибуттар

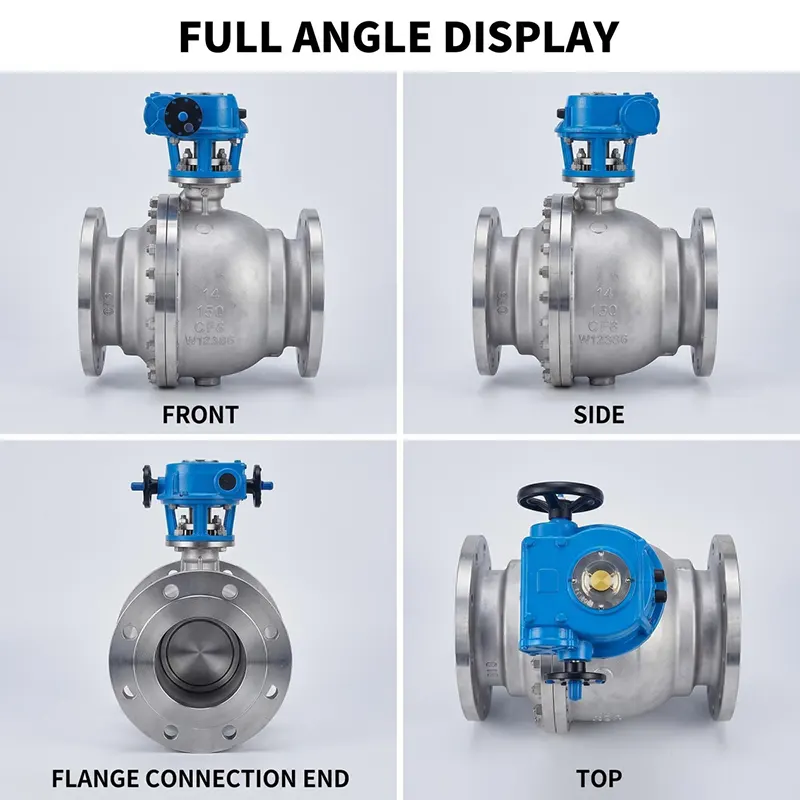

Өнім құрылымы

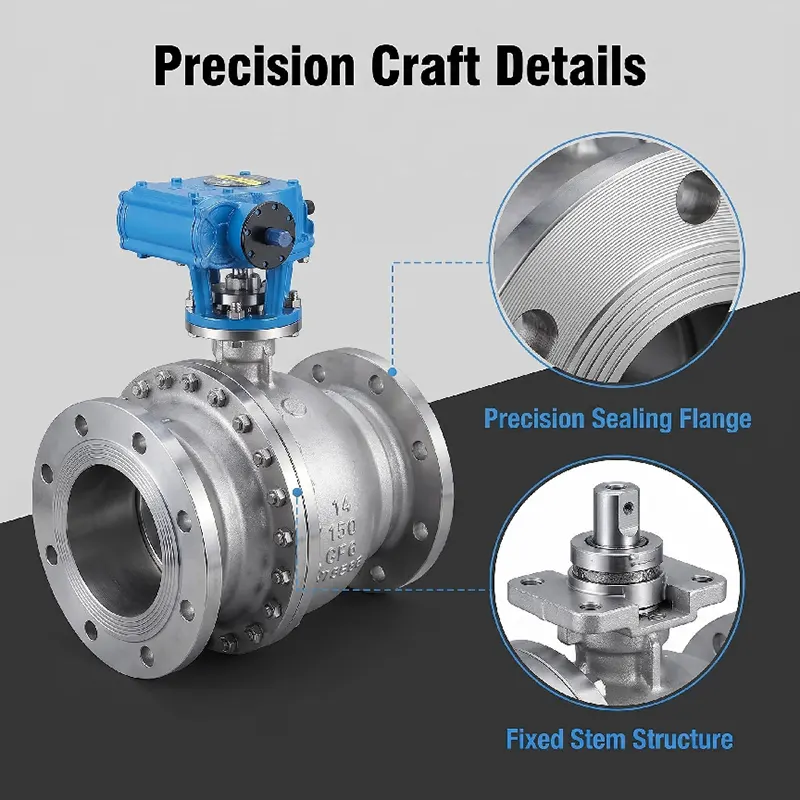

Бұл тот баспайтын болаттан жасалған бекітілген шарикті клапан соғылған фланецті шарикті клапан. Доп орындық күшімен қалқып жүрмей, үстіңгі және төменгі трюк біліктерімен тіреледі. Негізгі құрамдас бөліктерге соғылған клапан корпусы, капот, бекітілген шар, жоғарғы және төменгі трюк біліктері, серіппелі алдын ала жүктелген қалқымалы орындықтар, үрлеуге қарсы өзек, фланецті жалғау ұштары және жетектерге арналған ISO 5211 жоғарғы орнату алаңы кіреді. Қос блоктау және қан кету функциясы сұраныс бойынша қамтамасыз етілуі мүмкін. Фланецті бет опциялары: RF, RTJ.

- Клапан корпусы / капот: соғылған баспайтын болаттан жасалған A182 F304 / A182 F316L

- Шар: соғылған баспайтын болат, қатты хроммен қапталған немесе стеллитпен қапталған

- Өзек: A182 F316 баспайтын болат

- Орындық тығыздағыш: жұмсақ тығыздағышқа арналған PTFE / RPTFE; Стеллит 6 металл қатты тығыздағышқа арналған қатты қорытпа

- Тығыздауыш және сақина: FKM, PTFE, әр түрлі температуралық тасымалдағыштарға бейімделген

- Болттар: B8 / B8M баспайтын болаттан жасалған болттар

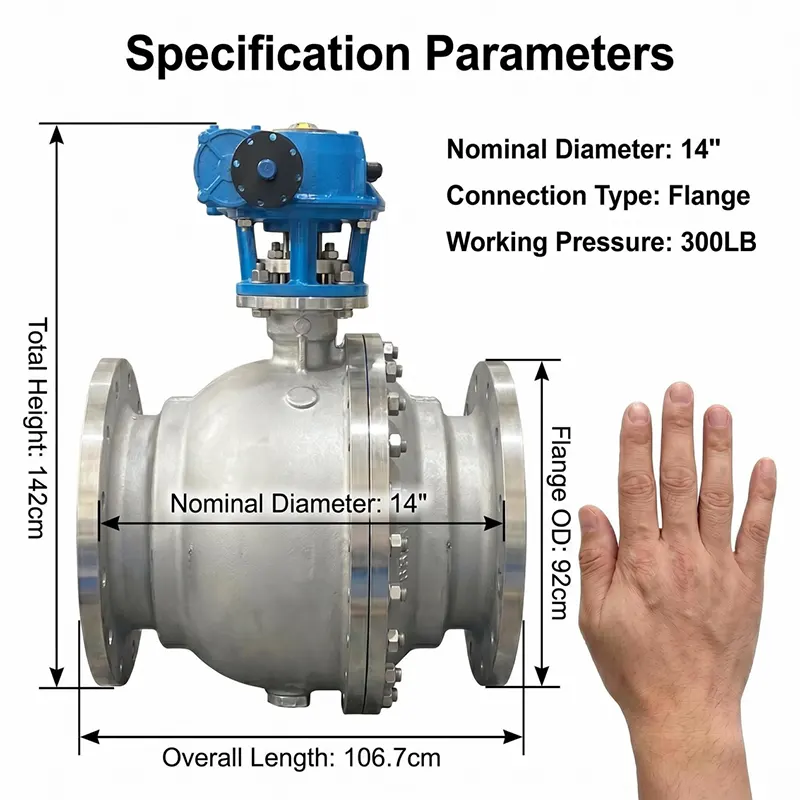

Қысым және температура диапазоны

- Қысым класы: PN16-PN100, Class150-Class2500

- Жұмыс температурасы:

•Жұмсақ тығыздағыш нұсқасы: -29℃ ~ +200℃

•Металл қатты тығыздағыш нұсқасы: -29℃ ~ +425℃

-Сынақ стандарты: API 598, қабықтың сынағы 1,5 еселенген номиналды қысым; орындық сынағы 1,1 есе номиналды қысым

-Өлшем диапазоны: DN50-DN600 (NPS2"-NPS24")

Операция түрлері

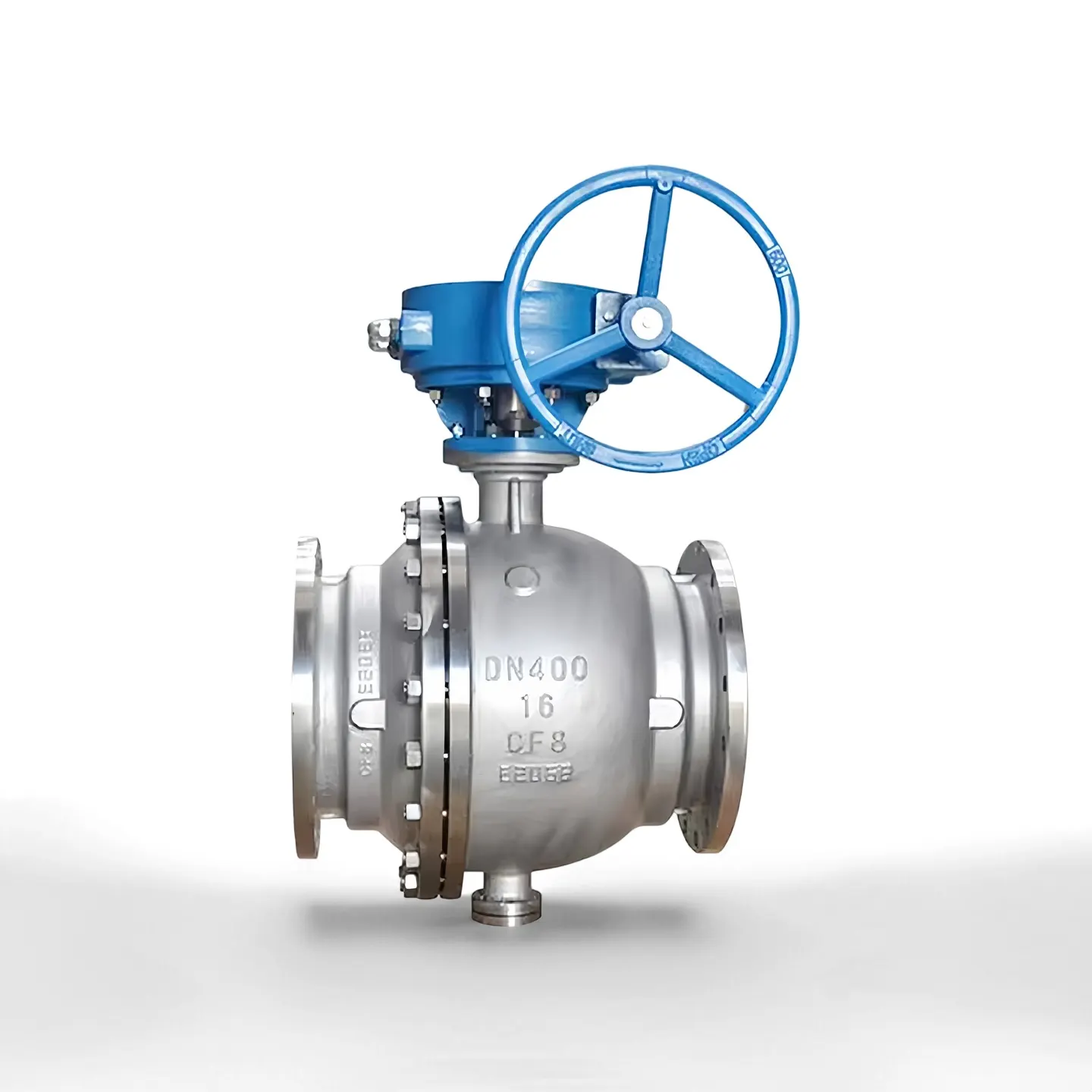

-Нұсқаулық: үлкен айналу моменті қажетіне арналған червякты беріліс операторы

-Пневматикалық: шектеу қосқышы және соленоид клапаны бар бір әрекетті / екі әрекетті пневматикалық жетек

-Электрлік: қашықтан автоматты басқаруға арналған қосу-өшіру немесе модуляциялаушы электр жетек

- Гидравликалық/электр гидравликалық іске қосу арнайы сұраныс бойынша қол жетімді

Барлық жетектер ISO 5211 орнату платформасына сәйкес келеді.

Қолданбалар

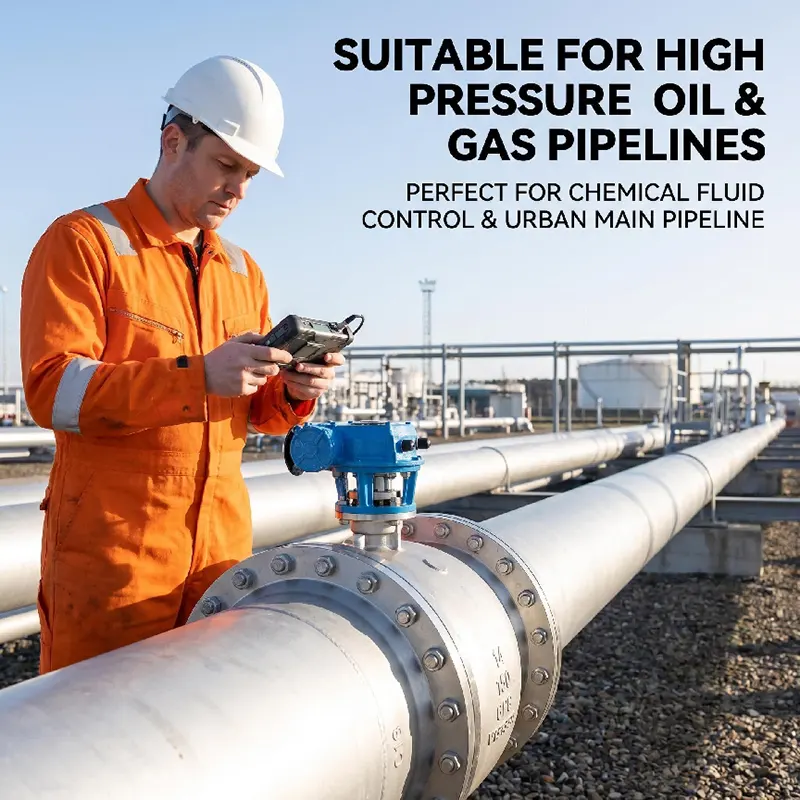

Сұйық, газ және коррозиялық орта үшін қосу-өшіру және оқшаулау қызметі үшін кеңінен қолданылады. Негізінен мұнай және газ алыс қашықтыққа құбыр желілерінде, мұнай-химия зауыттарында, химиялық өңдеуде, электр энергиясын өндіруде, суды тазарту, СТГ және басқа да ауыр өнеркәсіптік жобаларда қолданылады.

Неліктен біздің тот баспайтын болаттан жасалған бекітілген шарикті клапанды таңдау керек?

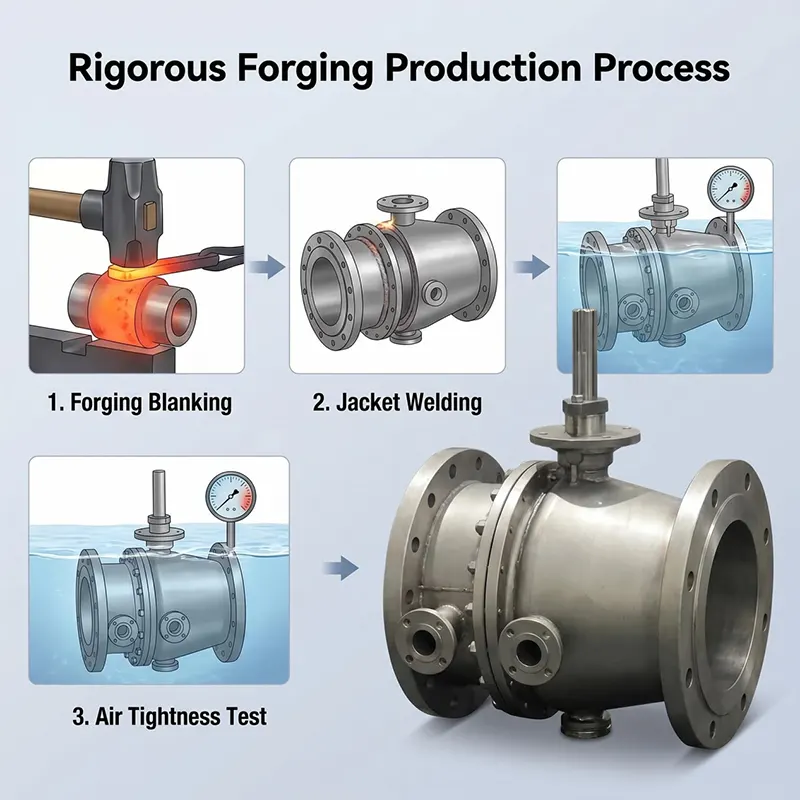

1. Толық соғу процесін қабылдаңыз, ішкі материалды құюдың кеуектілігі ақауларысыз ықшамдаңыз, жоғары қысымды ауыр құбырларға сәйкестендіріңіз.

2. Бекітілген шар конструкциясы үлкен өлшемді жоғары қысымды жұмыс жағдайы үшін жұмыс моментін айтарлықтай азайтады.

3. Қатаң материалды тексеру, әрбір клапан жеткізілім алдында толық гидростатикалық және газ отырғышының ағып кетуіне сынақтан өтеді.

4. Әртүрлі температура мен орташа талаптарға сәйкес келетін жұмсақ тығыздағыш пен металл қатты тығыздағыштың екі нұсқасын қолдаңыз.

5. Біз жобаңызға толық техникалық қолдауды, сызбаны қарауды және сатудан кейінгі нұсқауларды ұсынамыз.

Сатып алу нұсқаулығы

Сұрау жіберу кезінде төмендегі ақпаратты көрсетіңіз:

1. Номиналды өлшем және қысым класы

2. Жұмыс ортасы, нақты жұмыс температурасы

3. Тығыздау түрі: жұмсақ тығыздағыш немесе металл қатты тығыздағыш

4. Жұмыс түрі (құрт беріліс / пневматикалық / электр т.б.)

5. Фланецтің стандартты және фланецті бет түрі (RF / RTJ)

6. Арнайы талап: өртке қарсы, DBB функциясы, коррозияға қарсы өңдеу және т.б.

Біздің инженер сіздің жұмыс жағдайыңызға сәйкес тиісті ұсынысты ұсынады.

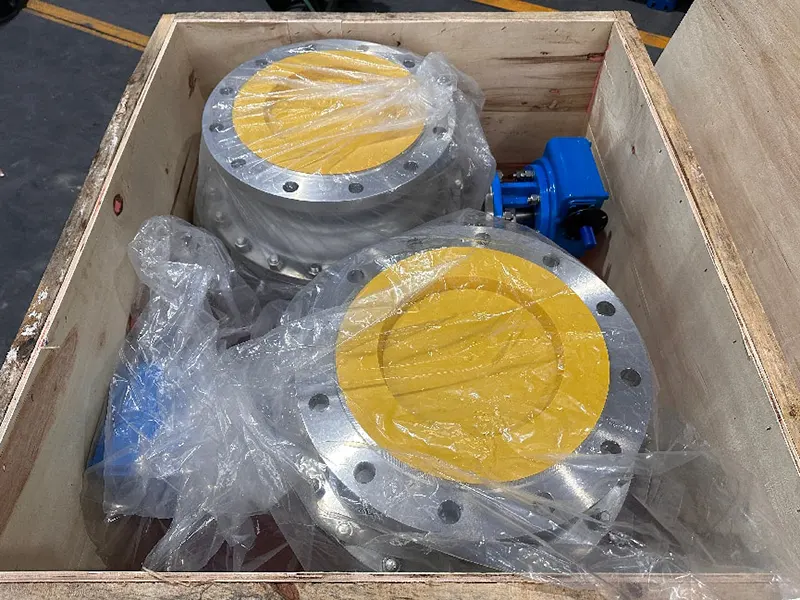

Қаптама және жөнелту

Әрбір клапан орау алдында тазаланады және қорғалады. Ішкі қуысты таза ұстау үшін клапан порттары пластик қақпақтармен жабылған. Клапандар теңіз жүктерін тасымалдауға жарамды қатты фанер жәшіктерге оралған. Біз EXW, FOB, CIF, DAP және басқа сауда шарттарын қолдаймыз. Тауарлар белгіленген теңіз портына немесе қоймаға жеткізілуі мүмкін.

OEM және ODM

Біз OEM және ODM тапсырыстарын қабылдаймыз. Біз корпус материалын, тығыздағыш материалды, фланец стандартын, арнайы ұзарту діңін, арнайы бояуды және логотипті таңбалауды тұтынушы сызбасына немесе техникалық талапқа сәйкес реттей аламыз. Жоба тапсырыстары үшін икемді MOQ.

Тексеру және сынау

Әрбір клапан API 598 стандартына сәйкес жөнелту алдында толық ауқымды тексеруден өтеді.

- Шикізаттың түсуін тексеру: материалдың химиялық құрамы мен механикалық қасиетін тексеру, материалдың қадағалану жазбасы беріледі.

- Қабықтың гидростатикалық сынағы: клапанның корпусы мен қақпағы үшін 1,5 есе номиналды қысым.

- Орындық ағып кету сынағы: 1,1 есе номиналды қысым, су немесе азот ортасы.

- Көзбен шолу, өлшемді тексеру, бояу мен бетті өңдеуді тексеру.

- SGS, BV сияқты үшінші тарап институтының куәгерлерін тексеру клиенттің өтініші бойынша қабылданады.

- Құжаттардың толық жиынтығын, соның ішінде МТК материалды сынау сертификатын, гидросынақ хаттамасын, сәйкестік сертификатын беруге болады.

Орнату және техникалық қызмет көрсету нұсқаулығы

- Орнатпас бұрын құбырды мұқият тазалап, дәнекерлеу шлактарын, құмды және қоқыстарды тазалау, тығыздағыш бетке зақым келтірмеу.

- Клапанды дұрыс ағыс бағытында орнатыңыз, фланецті болттарды көлденең және біркелкі қатайтыңыз.

- Ұзақ уақыт сақтау немесе жұмыс күйі үшін клапанды жартылай ашық күйде ұстамаңыз.

- Тұрақты жұмыс істеу үшін, тығыздағыштың жабысып қалмауы үшін, саңылауларды толық жабу циклін кезеңді түрде орындаңыз.

- Учаскені жоспарлы тексеру кезінде фланецті біріктіруді, өзек орауыштарын сыртқы ағып кетуге тексеріңіз.

- Жоспарлы тоқтау кезінде тозған тығыздағыш бөліктерін ауыстырыңыз; жұмыс ортасына сәйкес келетін тығыздағыш материалды пайдаланыңыз.

- Жетекпен жабдықталған болса, жетектің айналу моментін тексеріңіз, ауыстырып-қосқыш күйін шектеңіз.

Сатудан кейінгі қызмет көрсету

-Кепілдік мерзімі: жөнелтілген күннен бастап, өндірістік ақауларға қарсы 12 ай кепілдік.

- Біз техникалық қолдауды қамтамасыз етеміз, соның ішінде сызбаларды қарау, параметрді растау және пайдалану бойынша нұсқаулық.

- Біздің инженерлік топ 24 жұмыс сағатының ішінде техникалық сұрауларға жауап береді.

-Қосалқы бөлшектер (орындықтар, тығыздағыштар, бағаналы орауыш) қайта тапсырыс беруге болады.

- Жобаның ауқымды тапсырыстары үшін жергілікті жерде техникалық консультация ұйымдастыруға болады.

Ескертпе: Кепілдік қате орнатудан, дұрыс жұмыс істемеуден немесе дұрыс емес орта жағдайынан туындаған зақымдануды ҚАБЫРАМАЙДЫ.

Қатысты ұсынылған өнімдер

- Қалқымалы шарикті клапан (2 дана / 3 дана тот баспайтын болаттан жасалған шар клапан)

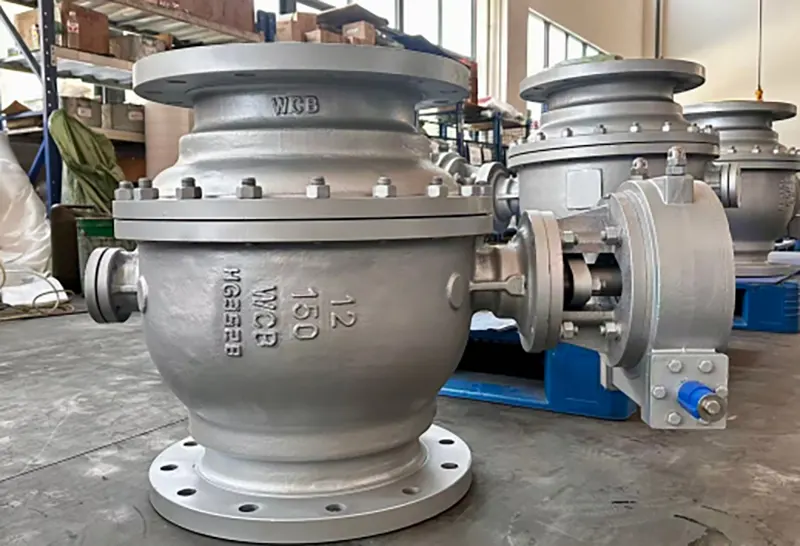

-WCB көміртекті болаттан жасалған бекітілген шарлы клапан

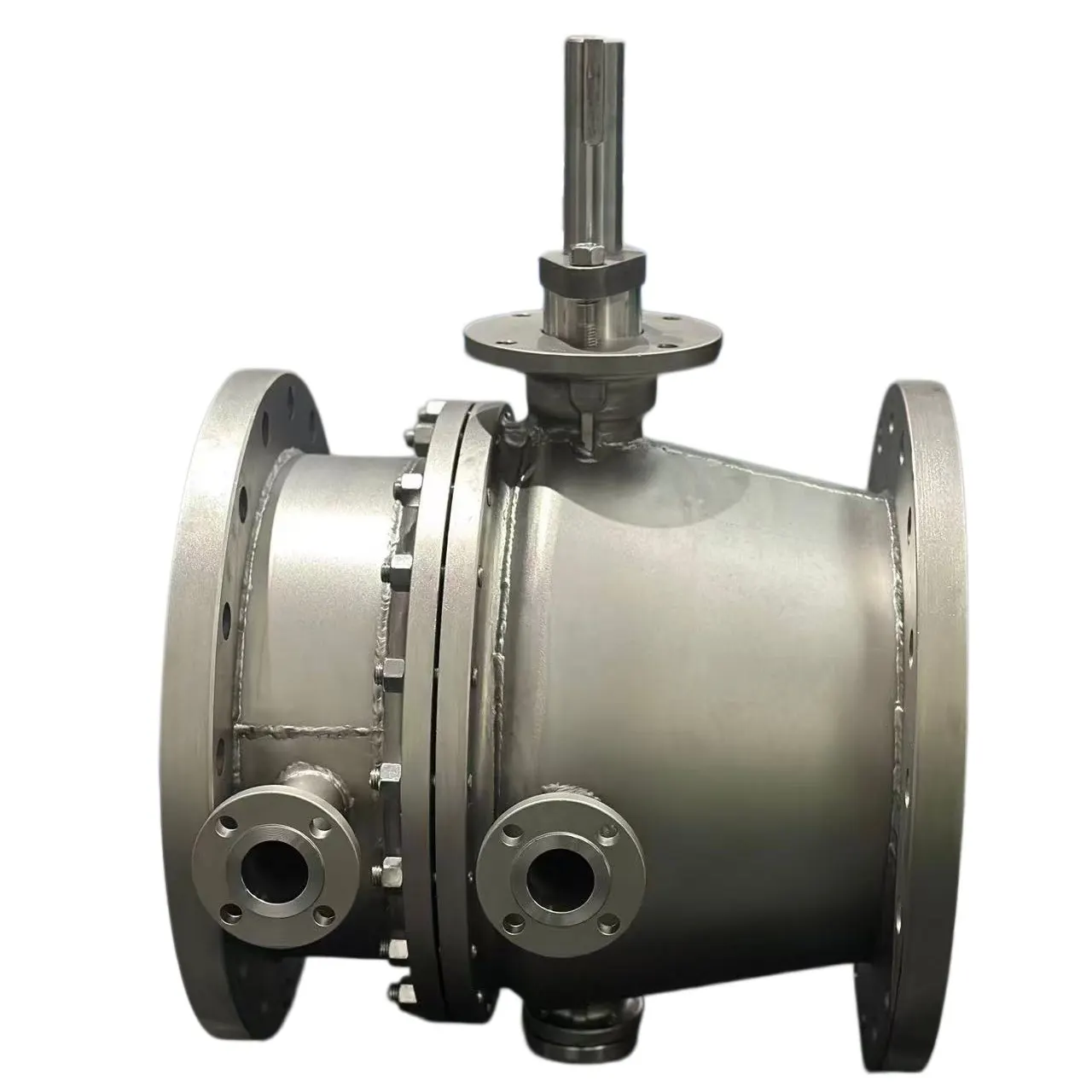

- Тұтқырлығы жоғары ортаға арналған күрте оқшауланған бекітілген шар клапан

- Пневматикалық/электрлік толық жетек жинағы бар шар клапан

- Жоғары температурада қызмет көрсетуге арналған металл қатты тығыздағыш бекітілген шарикті клапан

Біздің зауыттың күші

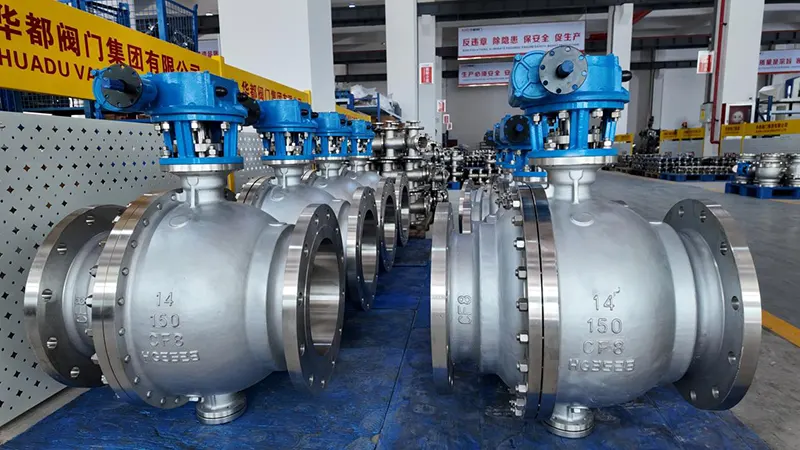

Huadu Valve Group Қытайдың Вэньчжоу қаласында орналасқан, өнеркәсіптік клапан дизайнына, соғуға, өңдеуге және құрастыруға мамандандырылған. Бізде соғу шеберханасы, CNC өңдеу шеберханасы, құрастыру цехы және тәуелсіз сынақ зертханасы бар толық өндірістік желілер бар. Барлық маңызды өндірістік процестер толығымен аутсорсингтен емес, үйде аяқталады. Бізде мұнай-газ, мұнай-химия және сумен жабдықтау жобалары бойынша шетелдік тапсырыстар бойынша бай тәжірибеміз бар. Біздің өнімдер Оңтүстік-Шығыс Азия, Таяу Шығыс, Еуропа және басқа аймақтарға экспортталады.

Анықтама үшін қоңырау шалыңыз

Өлшемді, қысымды, ортаны, температураны, жұмыс түрін және арнайы талаптарды қоса алғанда, бізге толық жұмыс жағдайына қойылатын талаптарды жіберіңіз. Біздің техникалық топ жақын арада сіз үшін ресми баға ұсыныстарын бағалайды және дайындайды. Үлгі тапсырысты және үлкен жобалық ынтымақтастықты қарсы алыңыз.
