Мақаланың қысқаша мазмұны: A Қатты тығыздағыш глобус клапанысенімді өшіру, ағынды дәл реттеу, жоғары температураға төзімділік және ұзақ мерзімді беріктік маңызды болып табылатын өнеркәсіптік құбыр жүйелеріне арналған. Металлдан металға тығыздағыш және қатты жабын беттері бар бұл клапан әсіресе бу, мұнай, газ, абразивті орта және жоғары қысымды өнеркәсіптік сұйықтықтарды қамтитын талап етілетін қызметтер үшін қолайлы.ХуадуКөптеген корпус материалдары, қысым кластары, қосылым опциялары және әртүрлі өнеркәсіптік қолданбалар үшін іске қосу әдістері бар инженерлік Hard Seal Globe Valve шешімдерін ұсынады.
Мазмұны
- Қатты тығыздағыш глобус клапаны дегеніміз не?
- Қатты тығыздағыш глобус клапаны қалай жұмыс істейді?
- Негізгі ерекшеліктері қандай?
- Сатып алушылар қандай техникалық сипаттамаларды ескеруі керек?
- Қатты тығыздағыш пен жұмсақ тығыздағыш глобус клапаны: айырмашылығы неде?
- Қатты тығыздағыш глобус клапандары қайда қолданылады?
- Дұрыс клапанды қалай таңдау керек?
- Неліктен Huadu-ны клапан өндірушісі ретінде қарастыру керек?
- Жиі қойылатын сұрақтар
- Қорытынды

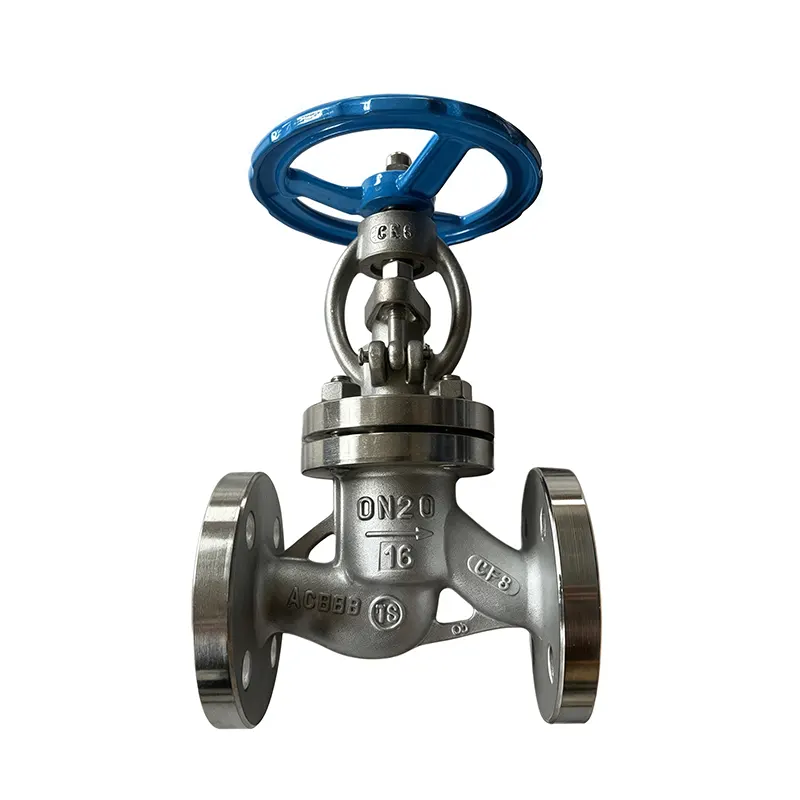

Қатты тығыздағыш глобус клапаны дегеніміз не?
Қатты тығыздағыш глобус клапаны - бұл негізінен жұмсақ тығыздағыш материалдарға емес, металдан металға тығыздағыш құрылымын пайдаланатын өнеркәсіптік ағынды басқару клапаны. Huadu клапанның бұл түрін температура, қысым, қажалу және қайталанатын жұмыс әдеттегі герметика компоненттеріне айтарлықтай күш түсіруі мүмкін қиын құбыр орталары үшін әзірлейді.
Клапан әдетте глобус үлгісіндегі корпусты және орындыққа қарай немесе одан алыс жүретін жылжымалы дискіні пайдаланады. Бұл қозғалыс клапанға екі маңызды функцияны орындауға мүмкіндік береді: құбыр ағынын өшіру және ағын жылдамдығын реттеу. Қарапайым оқшаулау клапанымен салыстырғанда, глобус конфигурациясы сұйықтық қозғалысын жақсырақ басқаруды қамтамасыз етеді.
Қажетті қызметтер үшін тығыздағыш беттерді стеллитпен немесе тозуға төзімді басқа қолайлы материалдармен қаптауға болады. Бұл құрылыс үйкеліс, эрозия және жоғары температура жұмысынан туындаған тозуды азайтуға көмектеседі.
Өнімнің сипаттамаларына сәйкес Huadu's Hard Seal Globe клапаны көміртекті болаттан немесе тот баспайтын болаттан жасалған конструкциямен, бірнеше қысым кластарымен және бірнеше жұмыс әдістерімен конфигурациялануы мүмкін, бұл оны әртүрлі өнеркәсіптік жобаларға бейімделуге мүмкіндік береді.
Қатты тығыздағыш глобус клапаны қалай жұмыс істейді?
Жұмыс принципі қарапайым, бірақ өте тиімді. Клапан ашылғанда, диск орындықтан алыстап, ағынның өтуін жасайды. Қол дөңгелегі, жетек немесе жұмыс механизмі діңгекті қарама-қарсы бағытта жылжытқанда, диск орындыққа жақындап, ағынды біртіндеп шектейді.
Диск пен орындық арасындағы металл-металл контактісі бастапқы тығыздау интерфейсін жасайды. Тиісті түрде құрастырылған және өндірілген кезде, қатты беткейлер күрделі қызмет көрсету кезінде тозуға және эрозияға қарсы күшті қарсылықты қамтамасыз ете алады.
Әдеттегі жұмыс тізбегі мыналарды қамтиды:
- Оператор тұтқаны айналдырады немесе таңдалған жетекті іске қосады.
- Шток жұмыс күшін клапан дискіне береді.
- Ағынның өтуін басқару үшін диск орындыққа қатысты қозғалады.
- Диск орындыққа жеткенде, металл тығыздағыш беттер өшіруді орнатады.
- Қайта ашылған кезде диск құбыр ағынын қалпына келтіру үшін орыннан алыстайды.
Бұл реттелетін сызықтық қозғалыс оқшаулау және дроссельдік мүмкіндіктер қажет болғанда глобус клапандарының жиі таңдалуының бір себебі болып табылады.
Негізгі ерекшеліктері қандай?
Жоғары сапалы Hard Seal Globe клапаны оның номиналды өлшеміне емес, нақты жұмыс жағдайларына сәйкес таңдалуы керек. Бірнеше дизайн сипаттамалары сенімділік пен қызмет ету мерзіміне тікелей әсер етеді.
1. Металдан металға қатты тығыздау
Қатты тығыздағыш құрылымы күрделі жұмыс орталарына арналған. Қатты қапталған тығыздағыш беттер көптеген әдеттегі жұмсақ тығыздағыш материалдарға қарағанда тозуға, эрозияға және температураға байланысты деградацияға жақсы қарсылықты қамтамасыз ете алады.
2. Жоғары температура мүмкіндігі
Хуаду сілтеме жасалған конфигурация үшін шамамен -29°C және 425°C температура диапазонын тізімдейді. Бұл клапанды ыстық су, бу, технологиялық сұйықтықтар және басқа да жоғары температуралы орталарды қамтитын көптеген өнеркәсіптік қызметтерге жарамды етеді.
3. Бірнеше қысым кластары
Өнім 150, 300, 600, 900 және 1500 сыныбын қоса алғанда қысым кластарында қол жетімді. Бұл жоба инженерлеріне клапанды құбырдағы қысым талаптарына сәйкестендіру кезінде көбірек икемділік береді.
4. Икемді іске қосу
Жобаға байланысты жұмысты руль, тісті механизм, электр жетек, пневматикалық жетек немесе гидравликалық жетек арқылы конфигурациялауға болады.
5. Коррозияға төзімді материал опциялары
Тот баспайтын болаттан жасалған конфигурациялар коррозияға төзімділік маңызды қолданбалар үшін қолайлы. Көміртекті болаттан жасалған нұсқалар үйлесімді өнеркәсіптік тасымалдағыштар үшін үнемді шешім бере алады.
Сатып алушылар қандай техникалық сипаттамаларды ескеруі керек?
Өнеркәсіптік сатып алулар үшін техникалық шарттарды жеке бағалаудан гөрі бірге қарау керек. Келесі кесте сілтеме жасалған Huadu конфигурациясымен байланысты негізгі параметрлерді жинақтайды.
| Параметр | Техникалық сипаттама |
|---|---|
| Өнім түрі | Қатты тығыздағыш глобус клапаны |
| Дизайн стандарты | API 6D / ASME B16.34 |
| Номиналды өлшем | 1/2" - 48" |
| Қысым класы | Сынып 150/300/600/900/1500 |
| Дене материалы | A351 CF8M және конфигурацияға сәйкес басқа материал опциялары |
| Орындық материал | Stellite Hardfaced / PTFE / RPTFE / Graphite |
| Дің материалы | A182 F316 / A182 F316L / 13Cr |
| Қосылымдарды аяқтау | Фланецті / бұрандалы / дәнекерленген (BW/SW) |
| Температура диапазоны | -29°C - 425°C |
| Операция | Руль / беріліс / Электр / Пневматикалық / Гидравликалық |
| Тестілеу | API 598 / Гидростатикалық қабық пен орындық сынағы |
Ескерту:Сатып алу алдында нақты техникалық сипаттамалар әрқашан жобаның деректер парағымен, қолданылатын стандарттармен, орта сипаттамаларымен, қысым-температура рейтингімен және өндірушінің техникалық құжаттамасымен расталуы керек.
Қатты тығыздағыш пен жұмсақ тығыздағыш глобус клапаны: айырмашылығы неде?
Тығыздау әдісі глобусты клапанды таңдаудағы ең маңызды факторлардың бірі болып табылады. Қатты тығыздағыш пен жұмсақ тығыздағыш конструкциялары әртүрлі жұмыс орталарына арналған.
| Салыстыру | Қатты тығыздағыш глобус клапаны | Жұмсақ тығыздағыш глобусты клапан |
|---|---|---|
| Тығыздау принципі | Металлдан металға тығыздау | Жұмсақ тығыздағыш материал |
| Температураға төзімділік | Жоғары температурада қызмет көрсетуді талап ету үшін тамаша | Тығыздағыш материалға қатты байланысты |
| Тозуға төзімділік | Тиісті қатты қаптамамен жоғары | Әдетте механикалық тозуға сезімтал |
| Абразивті медиа | Талапты қызметтер үшін қолайлырақ | Шектеулері болуы мүмкін |
| Типтік қолданбалар | Бу, энергетика, мұнай-химия, металлургия | Таза және салыстырмалы түрде орташа қызметтер |
Практикалық тұрғыдан алғанда, жұмсақ тығыздау жұмыс жағдайлары қалыпты және өте тығыз тығыздау қажет болған жағдайда тиімді болуы мүмкін. Қатты тығыздау құбырға жоғары температура, жоғары қысым, абразивті бөлшектер немесе қайталанатын өнеркәсіптік операция қосылғанда тартымдырақ болады.
Қатты тығыздағыш глобус клапандары қайда қолданылады?
Қиын жағдайларға төтеп беру қабілеті Hard Seal Globe Valve технологиясын өнеркәсіптік жүйелердің кең ауқымына қолайлы етеді.
- Мұнай-химия зауыттары:Технологиялық сұйықтықтарды, көмірсутектерді және жоғары температуралы орталарды басқару үшін қолданылады.
- Қуат өндіру:Бу және басқа да жоғары температуралы технологиялық желілер үшін қолайлы.
- Металлургия:Жоғары температура мен абразивті жұмыс жағдайлары клапанның қосымша тозуын тудыратын жағдайларда пайдалы.
- Мұнай және газ:Таңдалған қысым мен материал көрсеткіштері сәйкес болған кезде өнеркәсіптік сұйықтықты оқшаулау және ағынды басқару жүйелеріне қолданылады.
- Суды өңдеу:Өнеркәсіптік су және технологиялық сұйықтық құбырларына біріктірілуі мүмкін.
- Жалпы өнеркәсіптік өңдеу:Су, мұнай, газ, бу және үйлесімді өнеркәсіптік сұйықтықтар үшін қолайлы.
Дұрыс клапан әрқашан нақты ортаға, температураға, қысымға, ағын жылдамдығына, коррозия сипаттамаларына және орнату талаптарына сәйкес болуы керек.
Дұрыс клапанды қалай таңдау керек?
Өнеркәсіптік клапанды тек құбыр диаметрі бойынша таңдау өнімділік мәселелеріне әкелуі мүмкін. Сатып алу топтары мен инженерлер бүкіл жұмыс ортасын бағалауы керек.
Келесі факторларды қарастырыңыз:
- Орташа:Құбырдың суды, буды, мұнайды, газды, химиялық заттарды немесе абразивті сұйықтықтарды тасымалдайтынын анықтаңыз.
- Жұмыс температурасы:Қалыпты және максималды температураны растаңыз.
- Жұмыс қысымы:Нақты дизайн талаптарына сәйкес келетін қысым класын таңдаңыз.
- Номиналды өлшем:Клапан өлшемін құбыр желісімен және қажетті ағын сипаттамаларымен сәйкестендіріңіз.
- Дене материалы:Коррозияны, температураны, қысымды және механикалық талаптарды ескеріңіз.
- Орын және диск материалы:Қызмет көрсету шарттарына сәйкес қатты қаптаманы немесе басқа тығыздағыш материалдарды таңдаңыз.
- Қосылымды аяқтау:Фланецке, бұрандалы, түйіспелі дәнекерлеуге немесе розеткаға қойылатын талаптарды тексеріңіз.
- Іске қосу:Қолмен немесе автоматтандырылған операция қажет екенін анықтаңыз.
- Сынақтар мен стандарттар:Тапсырыс бермес бұрын қолданыстағы дизайн және тексеру талаптарын растаңыз.
Білікті клапан өндірушісі инженерлерге осы айнымалы мәндерді бағалауға және клапанды стандартты дайын құрамдас ретінде қарастырудың орнына сәйкес конфигурацияны таңдауға көмектесе алады.
Неліктен Huadu-ны клапан өндірушісі ретінде қарастыру керек?
Өнеркәсіптік сатып алушылар үшін жеткізуші мүмкіндігі өнім сипаттамалары сияқты маңызды. Huadu Valve Group клапандарды жобалау, құю, CNC өңдеу, құрастыру, сынау және өнеркәсіптік клапан қолданбалары үшін жеткізу қызметтерін біріктіреді.
Жарияланған компания ақпаратына сәйкес, Хуадудың 11 жылдан астам өндірістік тәжірибесі бар, шамамен 25 333 шаршы метрді құрайтын өндіріс орны, жылдық өндірістік қуаты 30 000 бірліктен асады және дайын өнімнің біліктілік деңгейі 99,8% құрайды.
Оның өндірістік мүмкіндіктеріне мыналар жатады:
- CNC дәл өңдеу
- Клапандарды құю және құрастыру
- Гидростатикалық және пневматикалық сынақтар
- Жоғары және төмен температуралы клапан өндірісі
- Арнайы клапан шешімдері
- OEM және ODM өндірісі
Хуаду сонымен қатар оның клапан өнімдері халықаралық нарықтарға жеткізілетінін және мұнай, мұнай өңдеу, табиғи газ, химиялық өңдеу, электр энергиясын өндіру, суды тазарту, металлургия, тау-кен өнеркәсібі және басқа да өнеркәсіп салаларында қолданылатынын айтады.
іздейтін сатып алушылар үшінҚатты тығыздағыш глобус клапаны, өндірістік мүмкіндікті, материалды қадағалауды, қысымды сынауды, қолданылатын стандарттарды және техникалық қолдауды бағалау сатып алу тәуекелдерін азайтуға және ұзақ мерзімді жұмыс сенімділігін арттыруға көмектеседі.
Жиі қойылатын сұрақтар
Hard Seal Globe клапанының басты артықшылығы неде?
Негізгі артықшылығы оның металлдан металға тығыздағыш құрылымы болып табылады, ол клапан қолдану үшін дұрыс жобаланған кезде жоғары температураға, қысымға, тозуға және эрозияға күшті қарсылықты қамтамасыз ете алады.
Hard Seal Globe клапанын бу үшін пайдалануға болады ма?
Иә. Тиісті түрде белгіленген қатты тығыздалған глобус клапандар әдетте өнеркәсіптік бу қолдану үшін жарамды, өйткені олардың металл тығыздағыш беттері талап етілетін температура жағдайларына төтеп бере алады. Қысым-температура рейтингі әрбір нақты конфигурация үшін тексерілуі керек.
Hard Seal Globe клапандары үшін қандай материалдар бар?
Материалдық опциялар үлгіге және қолданбаға байланысты. Huadu сілтеме жасалған конфигурацияда қолжетімді A182 F316, A182 F316L, 13Cr және CF8M сияқты құрамдастары бар көміртекті болат пен тот баспайтын болаттан жасалған шешімдерді тізімдейді.
Қандай қысым кластары бар?
Сілтеме жасалған Huadu өнімі 150, 300, 600, 900 және 1500 конфигурацияларында ұсынылады. Сатып алушылар құбырдың жобалық қысымына және қолданыстағы стандарттарға сәйкес қысым класын таңдауы керек.
Клапанды автоматтандыруға бола ма?
Иә. Қол дөңгелегімен жұмыс істеуден басқа, қажетті конфигурацияға байланысты қол жетімді жұмыс әдістеріне тісті доңғалақ жұмысы, электрлік жетек, пневматикалық іске қосу және гидравликалық жетек кіреді.
Бұл клапанмен қандай стандарттар байланысты?
Сілтеме берілген өнім спецификацияларына дизайн үшін API 6D және ASME B16.34, бетпе-бет өлшемдер үшін ASME B16.10, фланец стандарттары үшін ASME B16.5 және ASME B16.47 және сынақ үшін API 598 кіреді.
Қорытынды
Қатты тығыздағыш глобус клапаны кәдімгі жұмсақ тығыздағыш материалдар қажетті беріктікті қамтамасыз етпеуі мүмкін өнеркәсіптік ағынды бақылау үшін тиімді шешім болуы мүмкін. Оның металдан металға тығыздағыш құрылымы, қатты қапталған беттері, кең қысым класы опциялары және талап етілетін орталармен үйлесімділігі оны электр энергиясын өндіруде, мұнай-химияда, металлургияда, мұнай мен газда, суды өңдеуде және жалпы өнеркәсіптік қолданбаларда ерекше құнды етеді.
Сатып алу топтары үшін ең жақсы таңдау клапан өлшеміне байланысты. Сатып алудан бұрын орташа, температура, қысым, материалдың үйлесімділігі, тығыздау конфигурациясы, қосылым түрі, іске қосу, стандарттар және сынақ талаптары бағалануы керек. Егер сіз сенімді өнеркәсіптік клапан шешімін іздеп жатсаңыз немесе құбыр жобасы үшін сәйкес қатты тығыздағыш глобус клапанын таңдауда көмек қажет болса,бізбен хабарласыңыХуаду командасымен техникалық талаптарды, теңшеу опцияларын және қолдану шарттарын талқылау.
