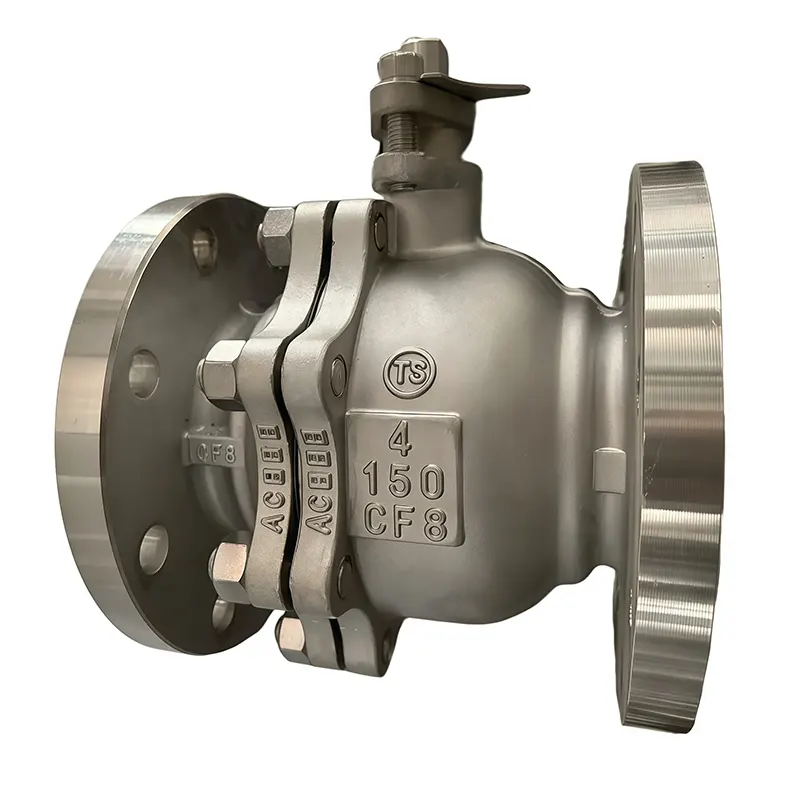

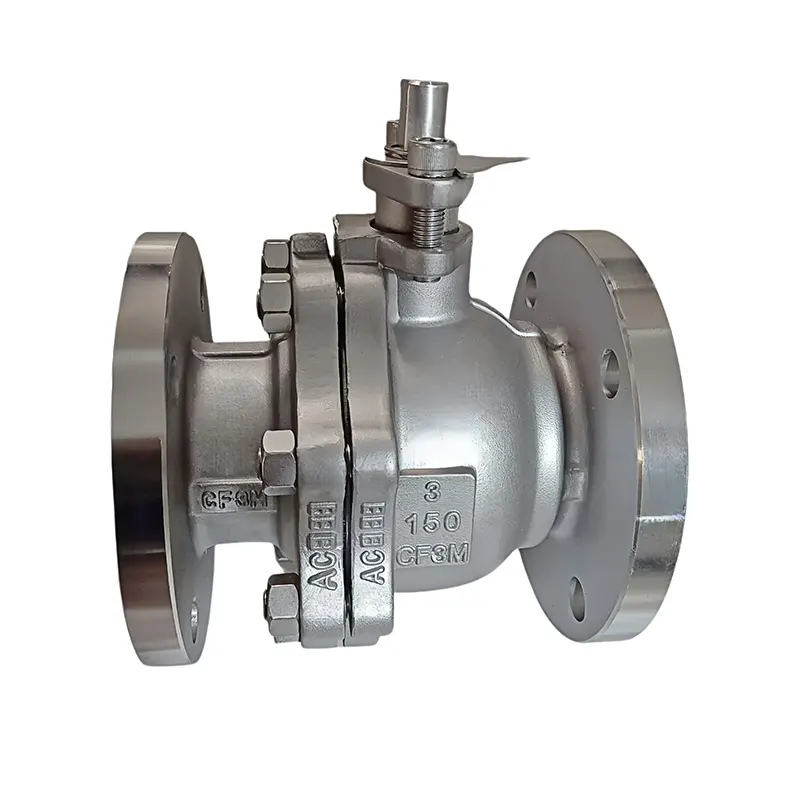

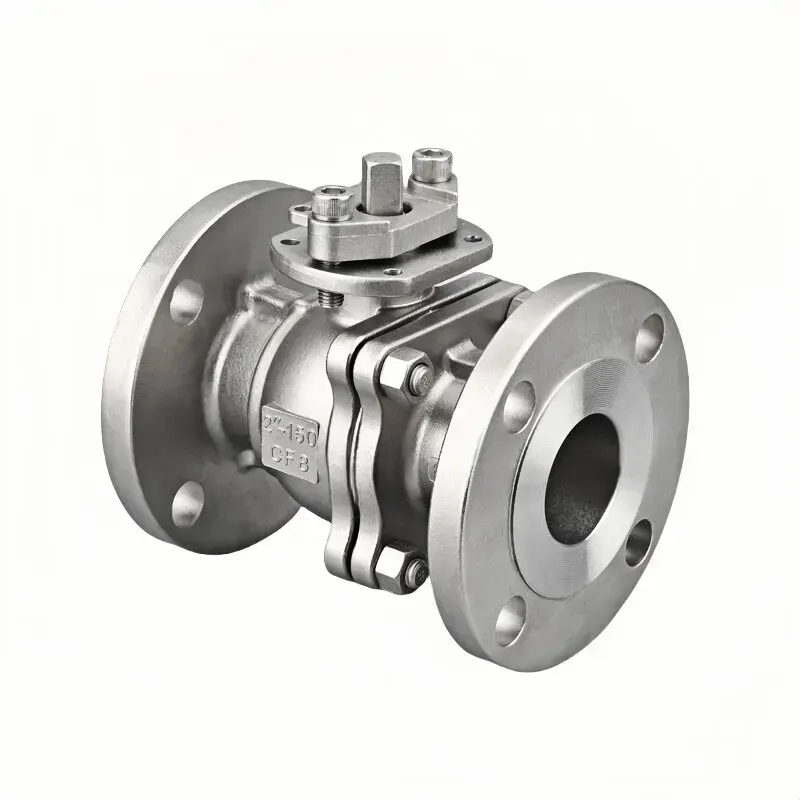

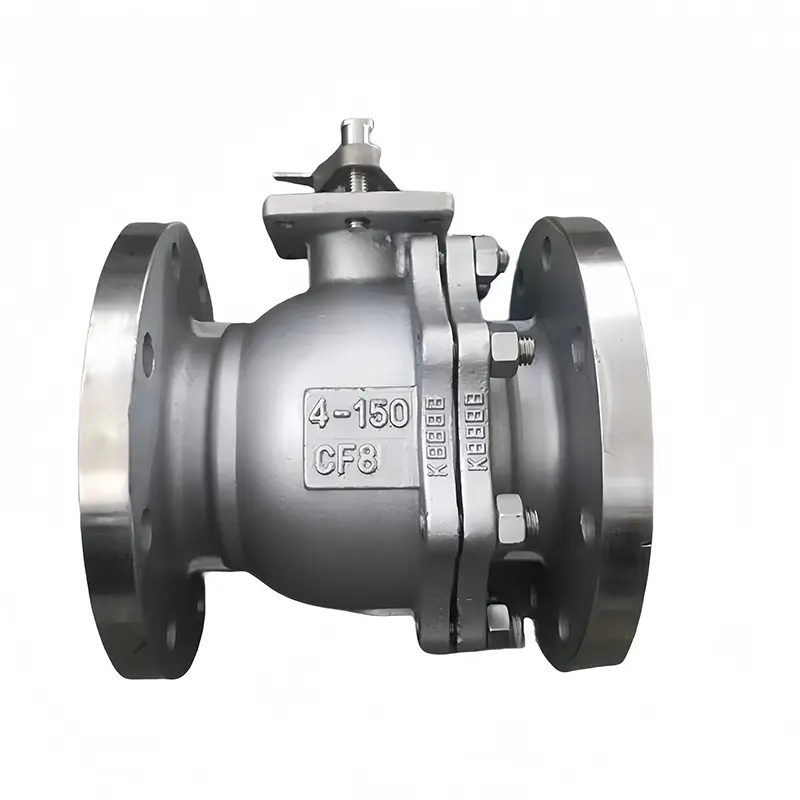

Тот баспайтын болаттан жасалған қолмен шарикті клапан

Тот баспайтын болаттан жасалған қолмен шарикті клапан - бұл жерде сұйықтықты басқаруға арналған қолмен басқарылатын оқшаулағыш және реттейтін клапан. Huadu Valve зауытында шығарылған ол әртүрлі экстремалды емес өнеркәсіптік жұмыс ортасымен күресу үшін жоғары сапалы баспайтын болатты пайдаланады.

Ол суды өңдеу, жеңіл химия, азық-түлік фармацевтикасы, жағалаудағы теңіз және жалпы зауыттық құбырлар бойынша үлкен қолдануды табады, мұнда гигиена, тоттануға қарсы өнімділік және қуатсыз жұмыс жоғары бағаланады.

Бұл қолмен жасалған шарикті клапан күрделі зауыт жағдайында үздіксіз циклдік қызмет көрсету кезінде де тұрақты өнімділікті сақтайды.

Негізгі атрибуттар

Шикізат және құрылымдық артықшылықтар

Неліктен тот баспайтын болат клапан корпустары үшін ерекшеленеді?

Біздің қолмен жасалған шар клапанымыз мұқият таңдалған SS304 және SS316 баспайтын болаттан (CF8 / CF8M құю маркалары) соғылған/құйылған.

Негізгі көміртекті болаттың орнына тот баспайтын болат тоттануға, тотығуға және жұмсақ химиялық шабуылға төзімділік береді. Бұл оны дымқыл зауыт цехтары, жағалаудағы қондырғылар және аздап коррозиялық технологиялық сұйықтықтар үшін өте қолайлы етеді.

Бір бөлікті қалыптастырудың жетілдірілген әдістері үрлеу тесіктері немесе құм қосындылары сияқты жасырын ішкі кемшіліктерді жояды. Дайын корпус қатты механикалық беріктік, жақсы соққыға төзімділік және тұрақты қысымға төзімділік береді. Ұзақ мерзімді жұмыс дене деформациясын немесе буындардың ағып кетуін оңай тудырмайды, бұл зауытты ұстауға кететін жалпы шығындарды азайтады.

SS316 нұсқасы хлоридті немесе тұзы бар сұйықтықтарды қосқанда жақсырақ. Стандартты су, ауа және газ қызметтері үшін SS304 көптеген шетелдік сатып алушылар үшін теңгерімді, бюджетті үнемдейтін таңдау болып қала береді.

Қатты шикізатты тексеру

Әрбір кіріс материал партиясы кепілдік беру үшін зертханалық тексерулерден өтеді:

- Химиялық құрамы SS304 / SS316 / CF8 / CF8M сипаттамаларына қатаң сәйкес келеді

- Нөлдік қайта өңделген немесе сапасыз алмастырғыш материал

- Нақты әлемдегі сайт жағдайларына төтеп беру үшін тұрақты механикалық қасиеттер

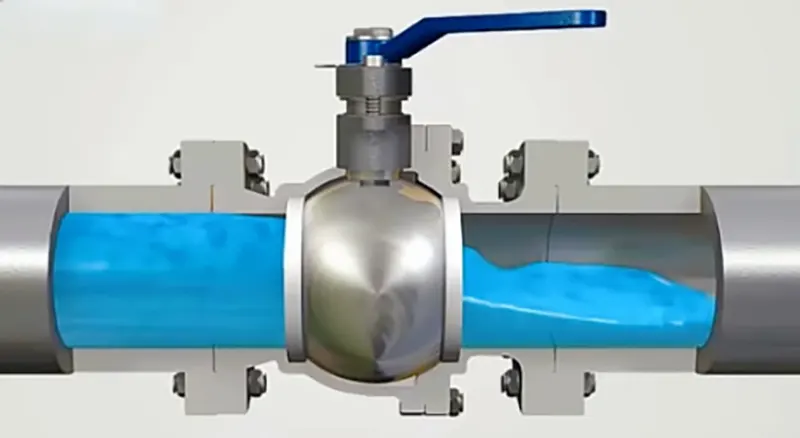

Қалқымалы доптың қолмен архитектуралық жиегі

Біз нақты әлемде сайтты пайдалану үшін жасалған адамға ыңғайлы қол тұтқасымен жұптастырылған, дәлелденген қалқымалы доп принципін қабылдаймыз:

-Толық қолмен іске қосу: электр қуатынсыз, ауа беруді қажет етпейді; қосымша көмекші жабдықты және онымен байланысты ақаулық тәуекелдерін болдырмайсыз

-Тікелей орнату, интуитивті жұмыс және сайттағы техникалық қызмет көрсетудің төмен кедергісі

- Оңтайландырылған толық ұңғыма ағынының жолы ағынның турбуленттігін азайтады, қысымның қажетсіз төмендеуінсіз тегіс орта өткізуге мүмкіндік береді

-Дәл үйлестірілген PTFE орындықтары және жылтыратылған қалқымалы шар номиналды қысым температурасының конвертінде тығыз жабылуға мүмкіндік береді

- Өрістің қосымша құлыпталатын тұтқасы кездейсоқ айналуды шектейді, бұл сайт қызметкерлерінің кездейсоқ қате әрекетін тиімді болдырмайды.

-Толық ашық/толық жабық оқшаулау міндетіне арналған; жартылай ашық күйде ұзақ дроссельдеу ұсынылмайды.

Әртүрлі құбырлар үшін икемді қосылым опциялары

Ұсынылатын бірнеше конфигурациялар: бұрандалы ұштар, фланецті ұштар, санитарлық жылдам қысқыш қосылымдар.

- 1/2 дюймге дейін 4 дюймді қамтитын кең өлшемді спектр, бірнеше қысым кластарымен үйлесімді

- Шағын ұңғылы аспап желілері мен үлкен ағынды магистральдық құбырды оқшаулау үшін бірдей жақсы жұмыс істейді

- ASME B16.34 стандарты бойынша өндірілген, негізгі жаһандық құбыр схемаларымен алмастыруға болады

- Біздің инженерлік топ тұтынушы сызбаларын бағалай алады және стандартты емес өлшемдік талаптарға арнайы шешімдер әзірлей алады.

Жақсы ойластырылған тығыздау жүйесі

Тығыздау жинағы ұзақ мерзімді далалық төзімділікке бапталған:

- Өздігінен майланатын PTFE орындық рычагтың айналуы кезінде үйкелісті азайтады, жылтыр шар бетін тозудан қорғайды

- Су, мұнай, газ және жеңіл коррозиялық технологиялық сұйықтықтар үшін екі жақты тығыз өшіру өнімділігі

- Оңтайландырылған өзекшенің орауыш орналасуы клапан білігінің бойындағы ағып кетуді басады

- Ластануға қарсы, қақтан қорғайтын қасиеті орташа тазалықты сақтайды, гигиеналық өндіріс сценарийлеріне толық сәйкес келеді.

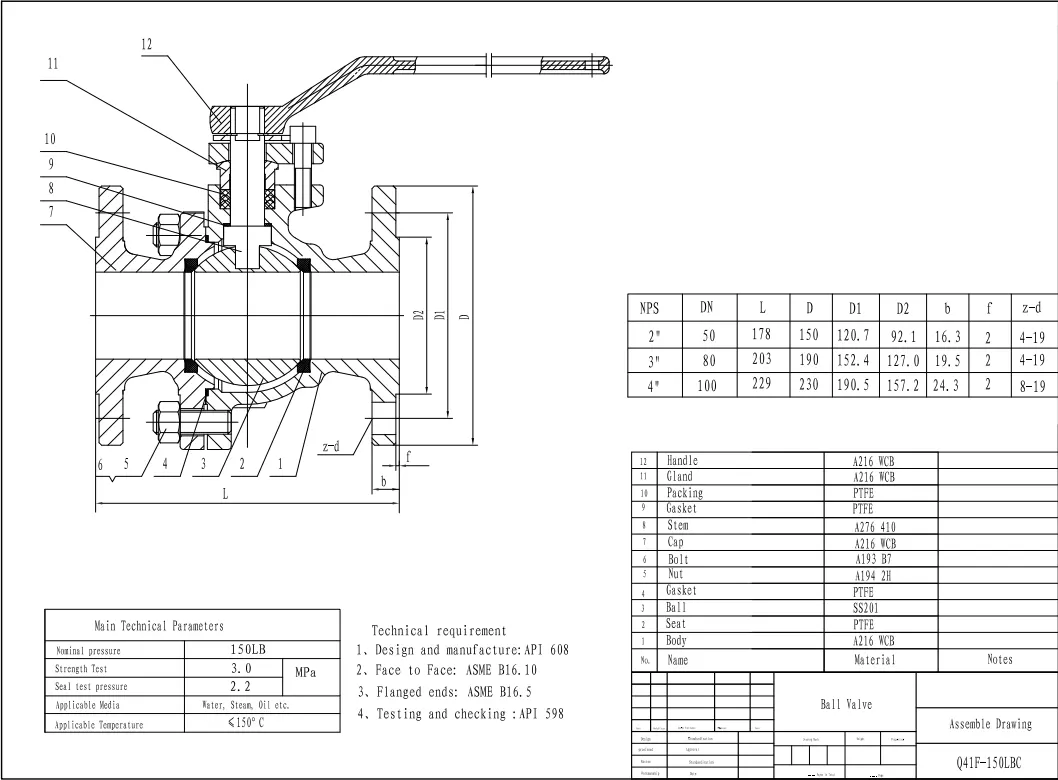

Техникалық сипаттамалар

Стандартты параметрлер

Өлшемі: 1/2"-4" (қордағы заттар бар)

Қысым класы: PN16 / PN25 / PN40/PN64/PN100

Корпус материалы: SS304(CF8), SS316(CF8M)

Клапан түрі: Тот баспайтын болаттан жасалған қолмен шарикті клапан

Қосылу формасы: бұрандалы / фланецті / санитарлық қысқыш

Жұмыс температурасы: -20°C ~ 180°C (орындық қоспаға байланысты)

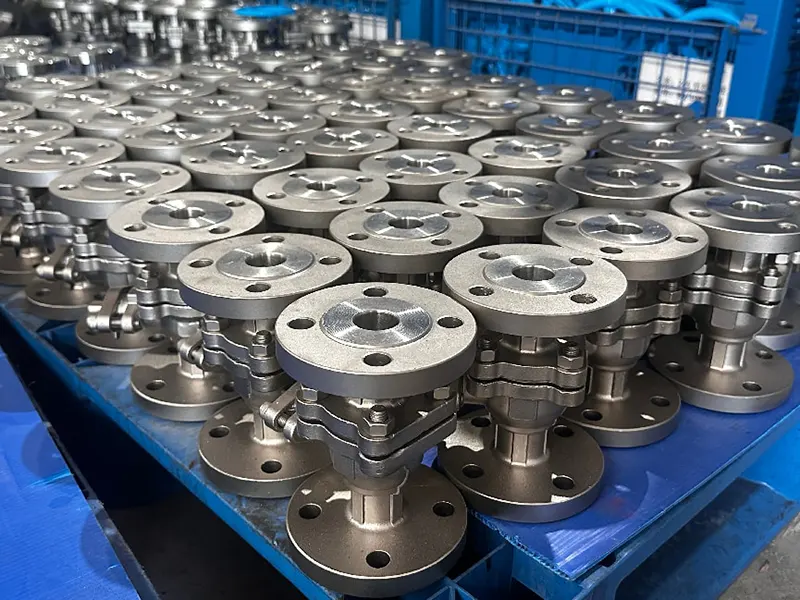

Өндірістік жұмыс процесі

Біздің тот баспайтын болаттан жасалған қолмен шар клапаны толық өндірістік қадамдардан өтеді:

- Тот баспайтын болаттан жасалған дәл құю / соғу

- Материалдың механикалық қасиеттерін тұрақтандыру үшін термиялық өңдеу

- шарикті, тығыздағыш беттерді және біріктіретін ұштарды CNC жоғары дәлдікпен өңдеу

-Қол тұтқасы бар қондырғының толық жинағы; құлыпталатын тұтқа сұраныс бойынша орнатылады

Өнімділіктің маңызды сәттері

- Тамаша тот пен коррозияға төзімділік

- Ең аз қысым жоғалтуға арналған толық саңылау дизайны

- Сұйықтық пен газ үшін сенімді екі жақты тығыз жабу

- Қуатсыз қолмен жұмыс, сайтқа жоғары бейімделу

- Қате жұмыс істеуге қарсы құлыптау керек-жарағын ұстаңыз

- ASME B16.34 халықаралық құбыр нормаларына сәйкес

Қолдану аймақтары

Суды тазарту секторы

Тот баспайтын болаттан жасалған қолмен шар клапаны кеңінен қолданылады:

- Қалалық сумен жабдықтау және тазарту құбырлары

-Айналмалы су және ағынды сулардың қосалқы контурлары

-Таза су құбырын оқшаулау және коммутациялық пункттер

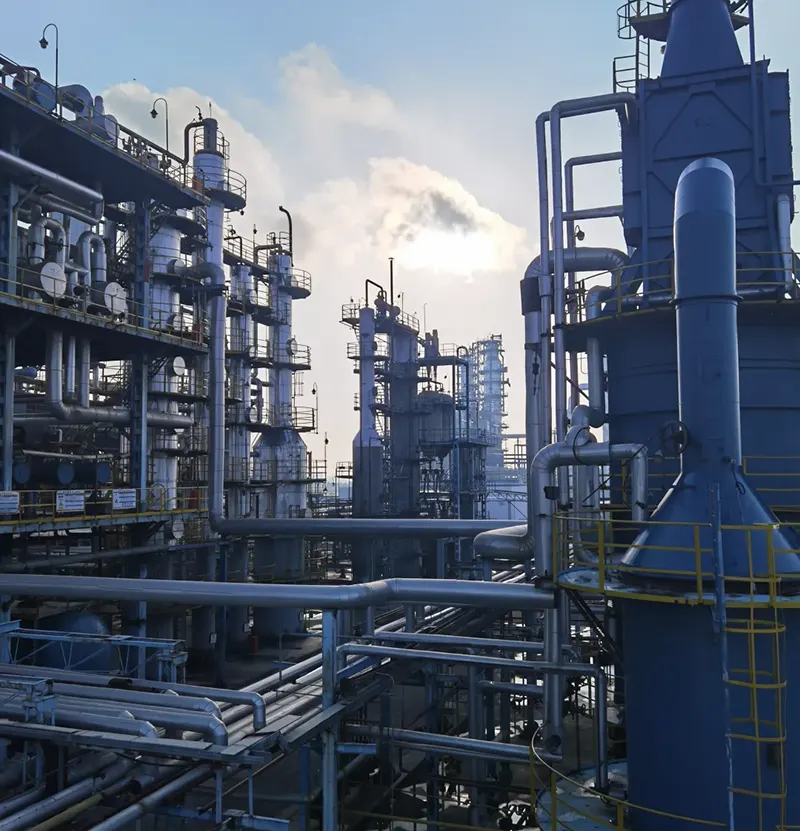

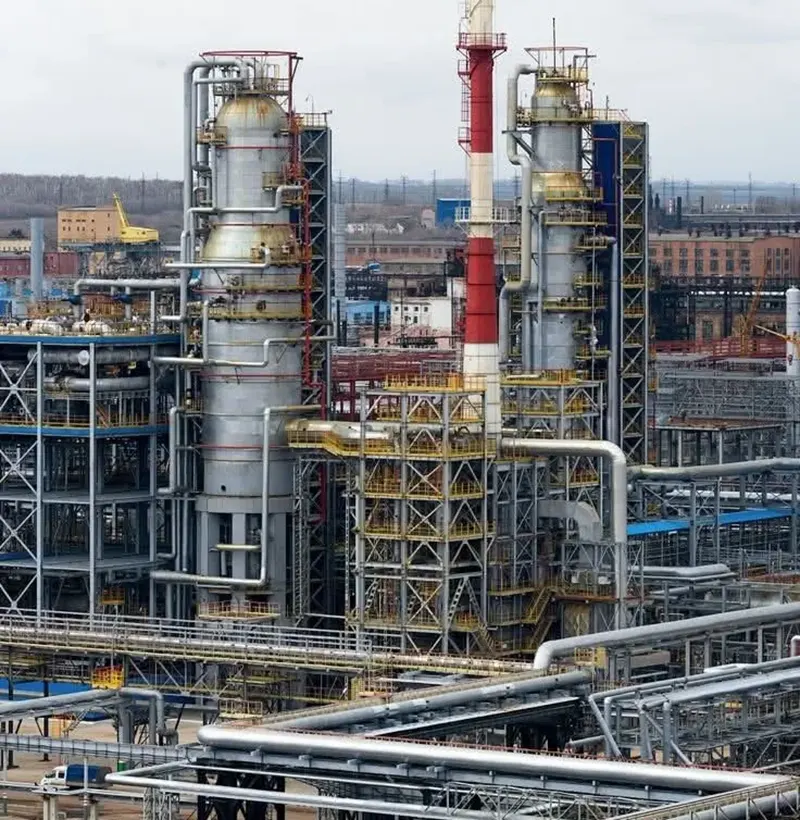

Химия және мұнай-химия секторы

- Жалпы жеңіл химиялық технологиялық құбырлар

- Жеңіл коррозиялық сұйықтықты басқару ілмектер

- мұнай-химия зауыттарына арналған қосалқы құбыр желілері

Азық-түлік сусындар және фармацевтика секторы

- Азық-түлік және сусындарды өндіру желілеріне арналған санитарлық құбырлар

- Фармацевтикалық цехтардағы технологиялық құбырлар

- Ластану міндетті болып табылатын гигиеналық сұйықтықты тасымалдау

Теңіз және жалпы өнеркәсіптік сценарийлер

- Жағалаудағы және жағаға жақын теңіз құбырлары жүйелері

- Инженерлік мердігер учаскелерінің жобалары үшін қосалқы циклды басқару

- Жергілікті дистрибьюторлар мен зауыттың күрделі жөндеу жұмыстары үшін жылдам қозғалатын қосалқы қорлар

Жұмыс орнындағы кеңестер және жаһандық жобаны қолдау

Қызмет көрсету мерзімін ұзарту үшін: орнату алдында дәнекерлеу шлактары мен құбырлар ішіндегі қатты қалдықтарды тазалаңыз. Қол тұтқасына дөрекі күш қолданбаңыз. Ұзақ статикалық күту режимінен кейін тығыздағыштың жабысып қалуын тоқтату үшін мерзімді толық инсульт циклін орындаңыз. Штанганың шамалы ағып кетуін орауыштың сәл реттеуі арқылы жоюға болады. Тұрақты зауытты тексеру раундтарына буындар мен тұтқа күйін қосыңыз.

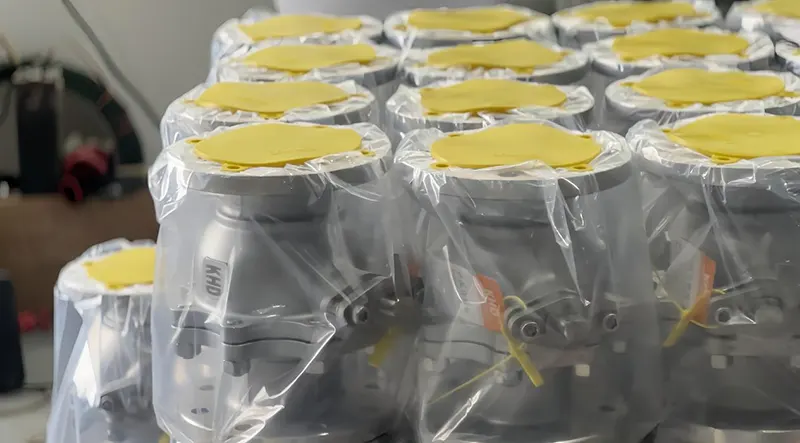

API, ISO, CE сертификатталған клапан өндірушісі ретінде әрбір құрылғы жіберу алдында қысым сынағы, ағып кету сынағы және визуалды тексеруден өтеді. Біздің толық QC жұмыс процесі шикізаттың кірісін тексеруді, дайын өнімді тексеру арқылы дәл өңдеуді қамтиды. Шетелдік жобаларды тендерге жіберу және алаңды қабылдау үшін материалды сынау сертификаттары берілуі мүмкін.

Икемді OEM және ODM реттелетін қызметке қол жетімді: материалды реттеу, арнайы өлшемдер, бетті өңдеу, логотипті гравюра және теңшелетін жағдайды оңтайландыру барлығына қолдау көрсетіледі. Икемді MOQ шағын үлгі сынақтарын, сондай-ақ ауқымды жобаларға жаппай тапсырыстарды қабылдайды.

Біздің тот баспайтын болаттан жасалған шарикті клапандар Оңтүстік-Шығыс Азияда, Таяу Шығыста, Африкада, Еуропада және одан тыс жерлерде кеңінен танымал болды. Тұрақты кен орындарының өнімділігі мен дәлелденген ұзақ мерзімді беріктігінің арқасында біз бүкіл әлем бойынша дистрибьюторлармен, инженерлік мердігерлермен және соңғы зауыт операторларымен ұзақ мерзімді серіктестік орнаттық. Жобаны іске асыру үшін сенімді блоктар қажет пе немесе қорды үнемі толықтыру қажет пе, біздің командамен байланысыңыз. Біз сіздің нақты талаптарыңызға бейімделген толық техникалық деректер парақтарын және бәсекеге қабілетті баға ұсыныстарын бөлісуге дайынбыз.
