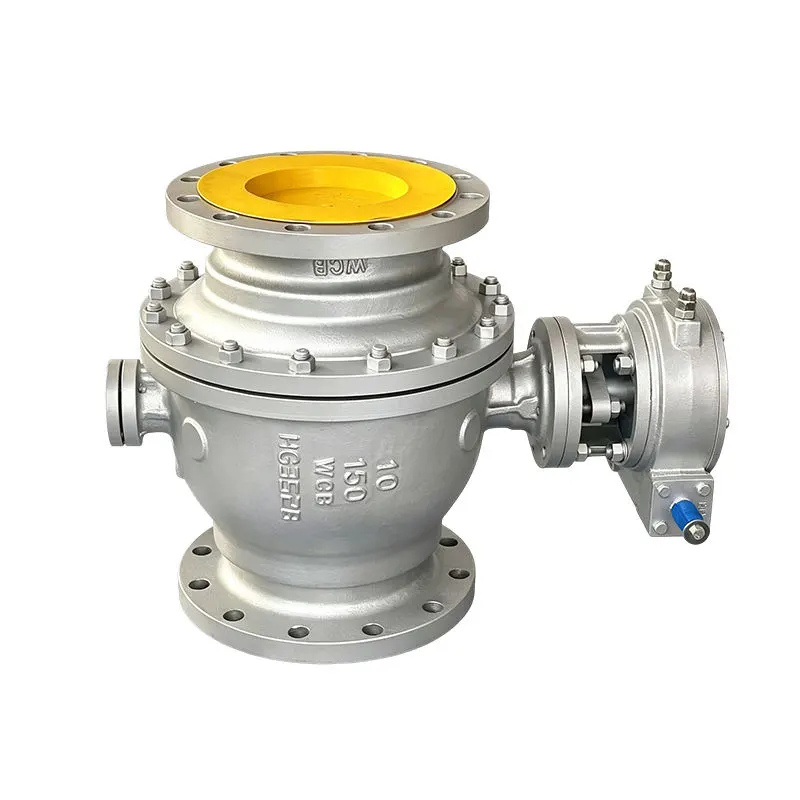

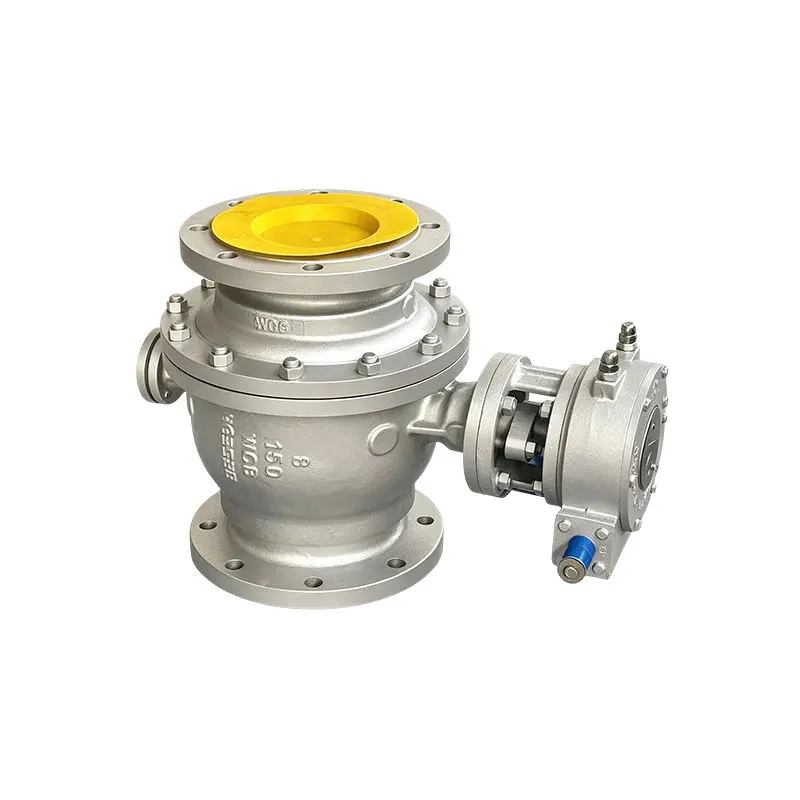

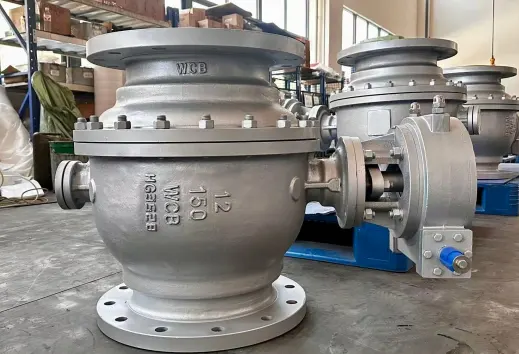

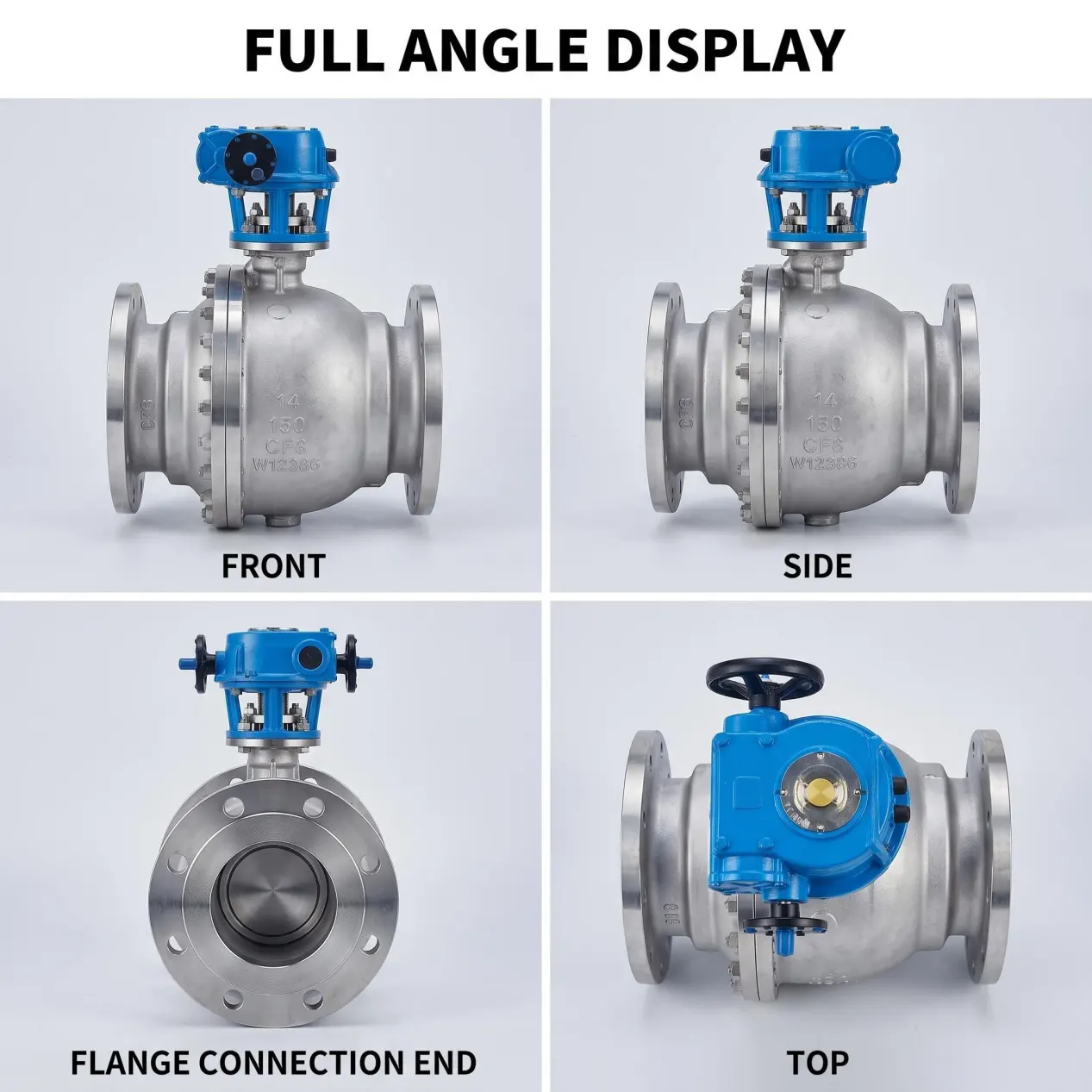

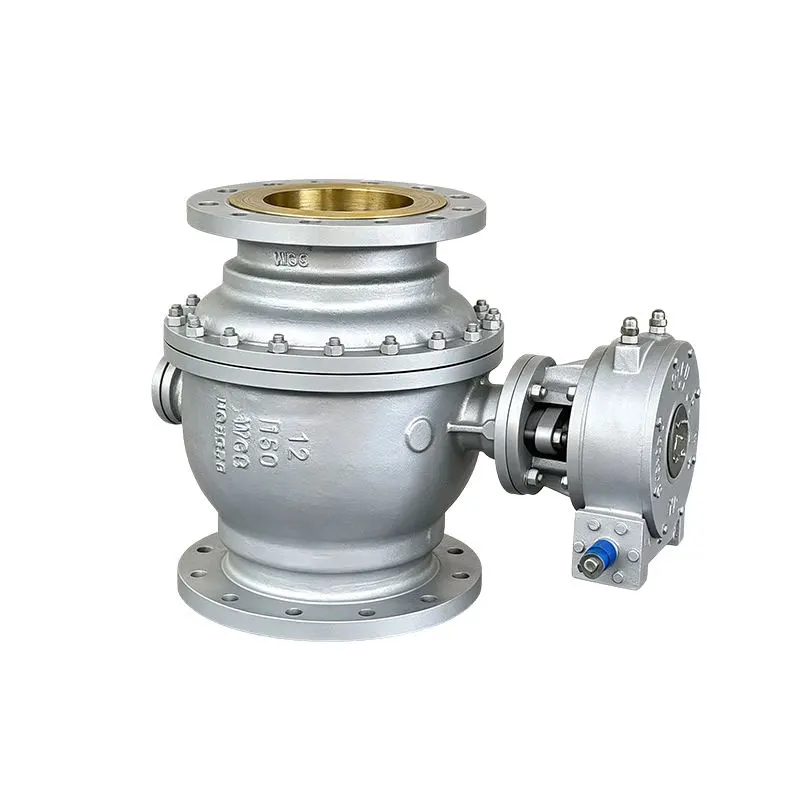

WCB көміртекті болаттан жасалған бекітілген шарикті клапан

WCB көміртекті болаттан жасалған бекітілген шарикті клапан – бұл Huadu Valve Group компаниясы шығарған құбырларды оқшаулау және ағынды бақылау үшін жасалған ауыр  өнеркәсіптік клапан. Ол жоғары қысымды құбыр желісінің жұмыс жағдайларына жақсы сәйкес келетін трюк бекітілген шар дизайнын және A216 WCB көміртекті болат материалын қабылдайды.

Бұл өнеркәсіптік клапан тығыздау қауіпсіздігі мен ұзақ қызмет мерзімі негізгі талаптар болып табылатын жобалар үшін кеңінен таңдалған үздіксіз жоғары қысымды қызмет көрсету және ұзақ цикл жұмысы кезінде сенімді жұмыс істейді.

Шикізат және құрылымдық артықшылықтар

Премиум A216 WCB көміртекті болаттан жасалған корпус

WCB көміртекті болаттан жасалған бекітілген шарикті клапан A216 WCB көміртекті болаттан құйылады, бұл негізгі артықшылықтарға ие:

- Жоғары механикалық беріктік және тамаша соққыға төзімділік

- Қысымның көтерілуіне және су балғасына қарсы температураға жақсы бейімделу

-Жоғары қысым класына қызмет көрсету үшін жеткілікті қабырға қалыңдығы

- Ішкі және беткі ақауларды жою үшін қатты құйманы тексеру

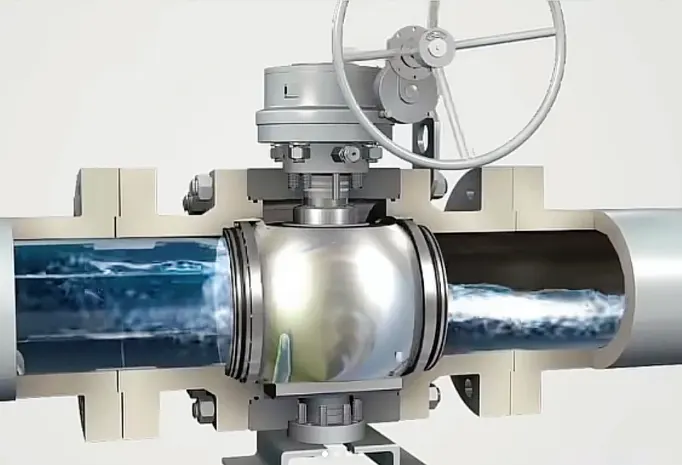

Трунион орнатылған бекітілген шар құрылымы

Кәдімгі қалқымалы шарикті клапандардан айырмашылығы, біздің трюкті бекітілген шарикті конструкция құбырдағы қысымның көп бөлігін жоғарғы және төменгі тірек біліктеріне тасымалдайды. Шар өз орнында құлыптаулы күйінде қалады, сондықтан клапан орындықтары тек ең аз жанасу күшін көтереді. Ол тұрақты жоғары қысым кезінде жиі ашу-жабу циклдары кезінде де орындықтың қажалуын айтарлықтай азайтады. Тұрақты екі жақты тығыздау қысым бағытына қарамастан ағып кетуді болдырмайды, маңызды технологиялық контурлар үшін жүйе қауіпсіздігін арттырады.

Оңтайландырылған тығыздау және қауіпсіздік құрылысы

Серіппелі жүктелген қалқымалы орындық жинағы осы WCB көміртекті болаттан жасалған бекітілген шарикті клапан үшін жабдықталған. Built in springs compensate for minor wear after thousands of operations to sustain tight shut off performance. Үрлеуге қарсы стержень кенеттен қысымның көтерілуіне қарсы стандартты қауіпсіздік функциясы ретінде қызмет етеді. Көпқабатты графит қаптамасы өзек саңылауларының айналасындағы бос шығарындыларды азайтады. Барлық тығыздағыш құрамдас бөліктер жалпы қосалқы бөлшектердің орнына жоғары қысымды, орташа температурада жұмыс істейтін медиа үшін арнайы сәйкестендіріледі.

Негізгі атрибуттар

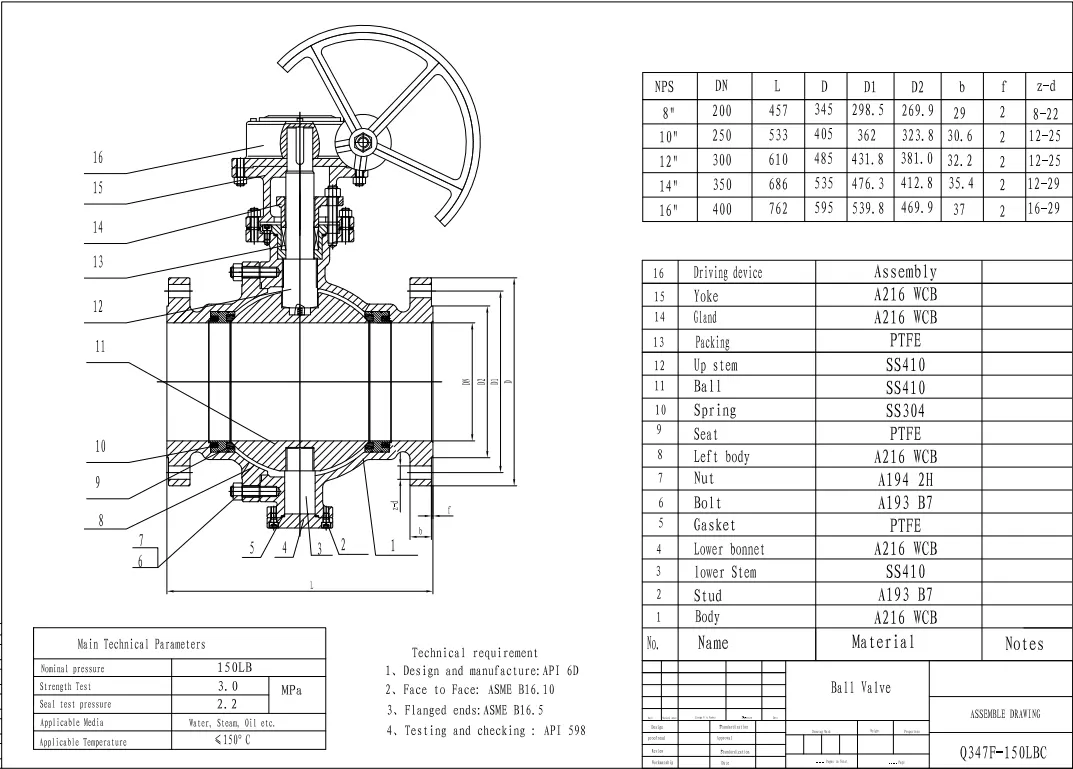

Техникалық сипаттамалар

Стандартты параметрлер

Өлшемі: DN50-DN1200

Қысым рейтингі: Class150-Class2500

Материал: A216 WCB көміртекті болат

Құрылымы: трюникпен бекітілген бекітілген шарикті клапан

Температура диапазоны: -29℃ ~ 425℃

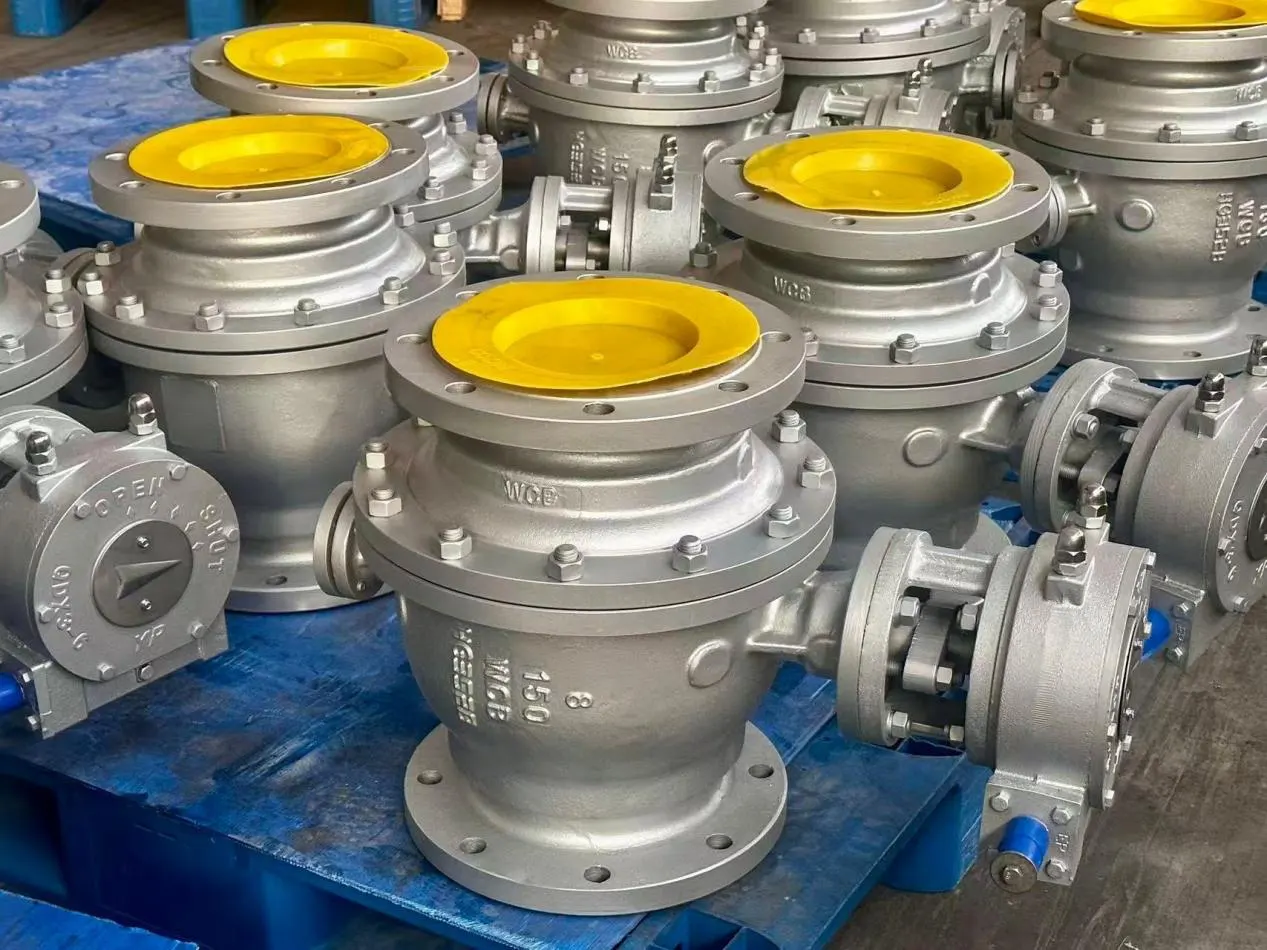

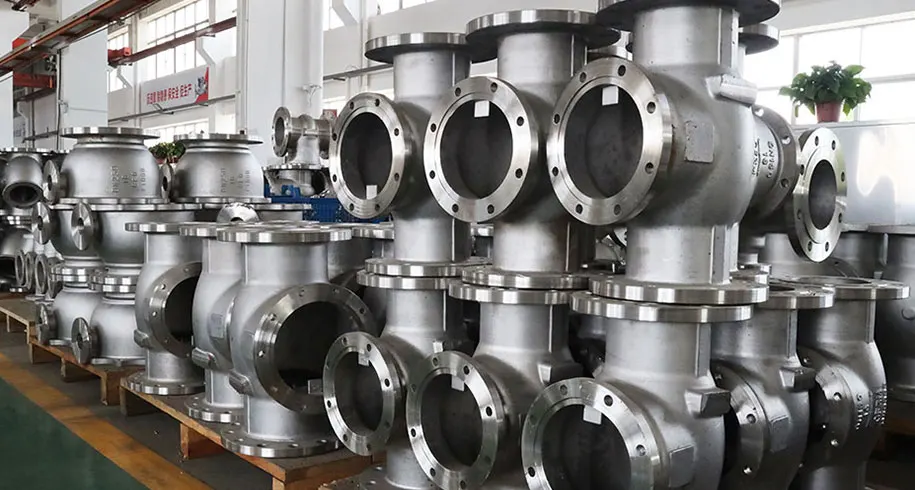

Өндірістік процесс

WCB көміртекті болаттан жасалған бекітілген шар клапаны өтеді:

- білікті A216 WCB құю өндірісі

- Тұрақты материал қасиеті үшін термиялық өңдеу

- Беттерді тығыздау үшін CNC дәл өңдеу

- Сәйкес тығыздағыш және жетек тетіктері бар құрастыру

Өнімділік мүмкіндіктері

- Велосипедпен жиі жүруге арналған тозуы аз трюк құрылымы

- Сенімді екі бағытты тығыз өшіру

- Тұрақты жоғары құбыр қысымы кезінде орындықтың төмен ақаулығы

- Жетектердің бірнеше нұсқаларымен үйлесімді: механикалық беріліс, пневматикалық, электрлік

- Толық ашық/толық -жабық оқшаулау қызметіне арналған

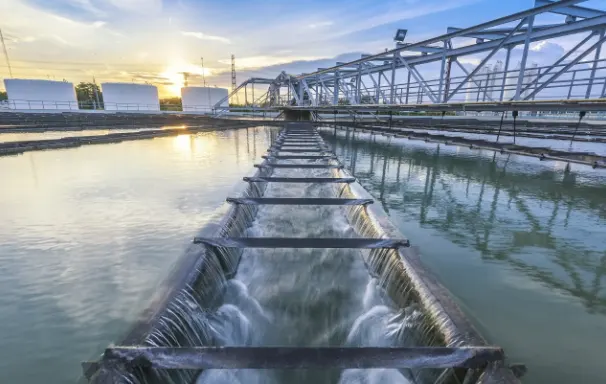

Қолдану аймақтары

Мұнай және газ өнеркәсібі

WCB көміртекті болат бекітілген шарикті клапан кеңінен қолданылады:

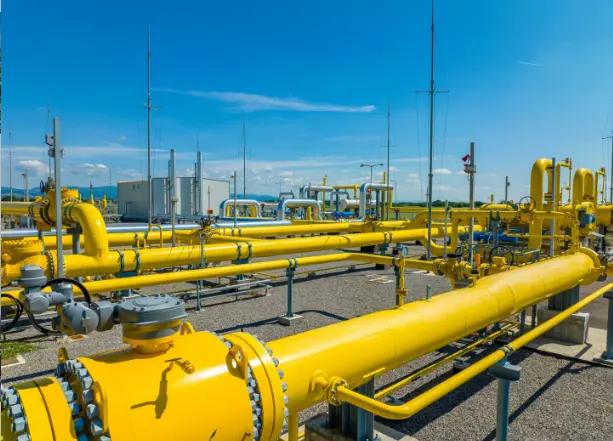

- Табиғи газды тасымалдайтын магистральдық құбырлар

- Мұнай өңдеу зауытының технологиялық желілері

- шикі мұнайды тасымалдау қондырғылары

- Газ жинау станцияларының құбыр жүйелері

Мұнай-химия өнеркәсібі

- Жоғары қысымды мұнай-химиялық технологиялық циклдар

- Технологиялық блоктың негізгі оқшаулау құбырлары

- Орташа температуралық коррозияға ұшырамайтын және жұмсақ коррозиялық сұйықтық тізбектері

Электр энергетикасы

- Электр станциясының негізгі технологиялық құбырлары

- Өнеркәсіптік қондырғылардың ауыр жүйелері

Жалпы өнеркәсіптік жобалар

- Жаңа құрылған EPC жобасының құбыр желісі пакеттері

- Қолданыстағы құбырларды жаңарту және жаңарту жұмыстары

- Техникалық қызмет көрсетуге қол жетімділігі қиын және қауіпсіздік талаптары жоғары өнеркәсіп алаңдары

Сапаны бақылау және жобаны сатып алуды қолдау

ISO, CE және API сертификаттары бар сертификатталған клапан өндірушісі ретінде әрбір WCB көміртекті болаттан жасалған бекітілген шарикті клапан жөнелту алдында толық зауыттық сынақтардан өтеді, соның ішінде гидростатикалық қабық сынағы, орындық тығыздау сынағы және өлшемді тексеру. Full piece testing is implemented for heavy duty large size valves without sampling inspection. Шикізатты тексеру, құюды тексеру, құрастыруды қадағалау және дайын клапан сынағы бүкіл өндірістік жұмыс процесі арқылы өтеді. Тендерлік өтінім беру және алаңды қабылдау үшін материалды сынау туралы сертификаттар мен тексеру есептері ұсынылуы мүмкін.

Икемді конфигурация опциялары әр түрлі қысым деңгейлерін, тығыздағыш материалдарының комбинацияларын және бірнеше жұмыс режимдерін қамтитын жердегі жұмыс жағдайларына сәйкес қол жетімді. Икемді MOQ үлгі сынауын, шағын топтаманы жеткізуді және үлкен көлемдегі жоба тапсырыстарын қолдайды. Huadu Valve Group компаниясының WCB бекітілген шар клапандары бүкіл әлемге экспортталады және дүниежүзілік өнеркәсіптік клиенттерден қайталанатын тапсырыстарды алады.

Сайттың беріктігі үшін орындық пен бағананың тығыздағыштары қалай жасалған?

Бұл бекітілген шарикті клапан үшін серіппелі қалқымалы орындық дизайнын қолданамыз. Ішкі серіппелер отырғышты доптың бетіне қарсы басып тұрады. Мыңдаған операциялардан кейін шамалы тозу орын алғанда, серіппелер уақыт өте жақсы тығыздау өнімділігін сақтай отырып, шағын бос орындарды өтей алады. Ағып кетуге қарсы дің құрылымы стандартты қауіпсіздік мүмкіндігі ретінде орнатылған. Күтпеген құбырдағы қысымның жоғарылауы кезінде ол штанганың ұшып кетуіне жол бермейді. Көпқабатты графит қаптамасы өзек аралығының айналасындағы кішкене бос шығарындыларды тоқтату үшін діңді тығыздау үшін жабдықталған. Бұл тығыздағыш бөлшектер жалпы арзан қосалқы бөлшектер емес; олар жоғары қысымды және орташа температурадағы жұмыс жағдайларына сәйкес таңдалады.
